Montaż licznika w Zetor Proxima 85 (palcowy czujnik TUZ)

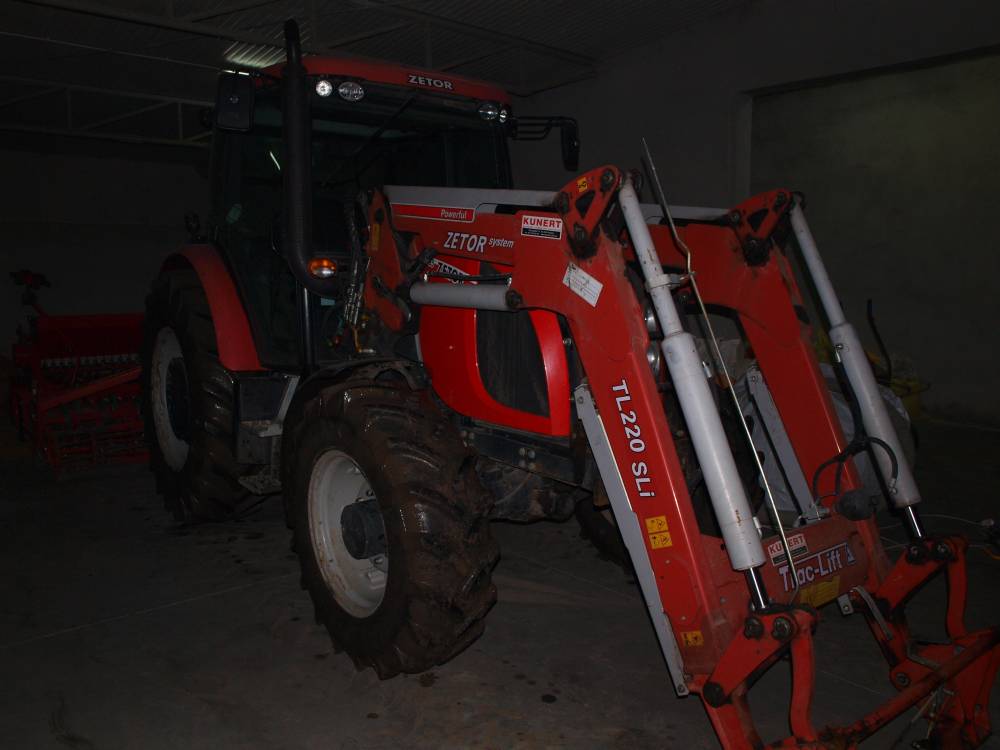

Zdjęcia przedstawiają montaż licznika Tractor Speed w ciągniku Zetor Proxima 85.

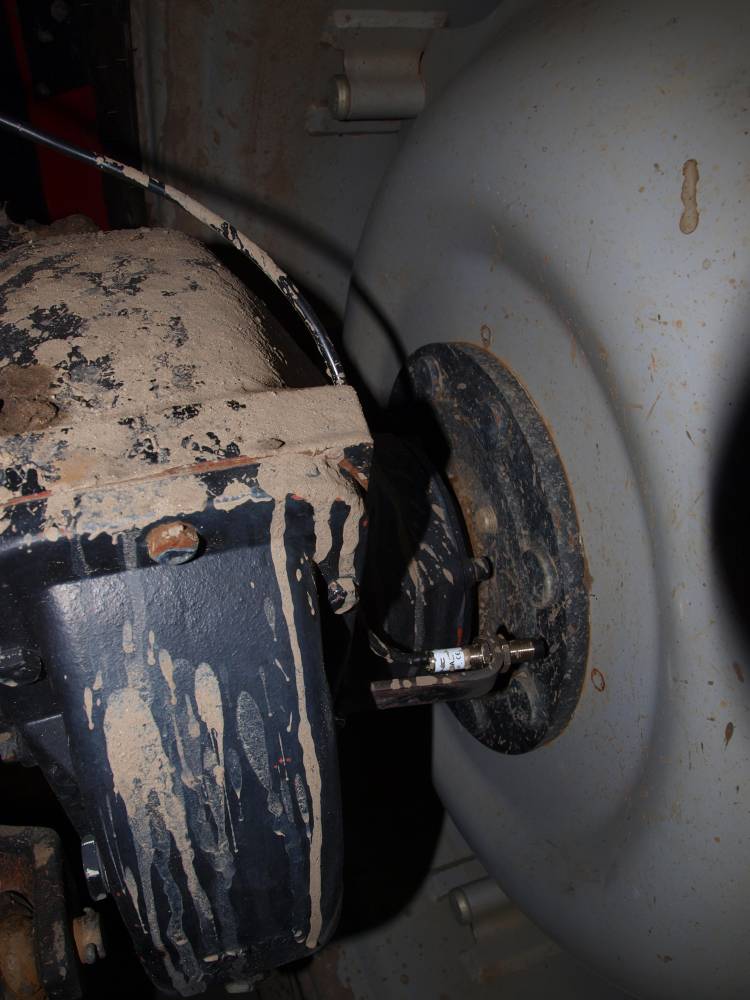

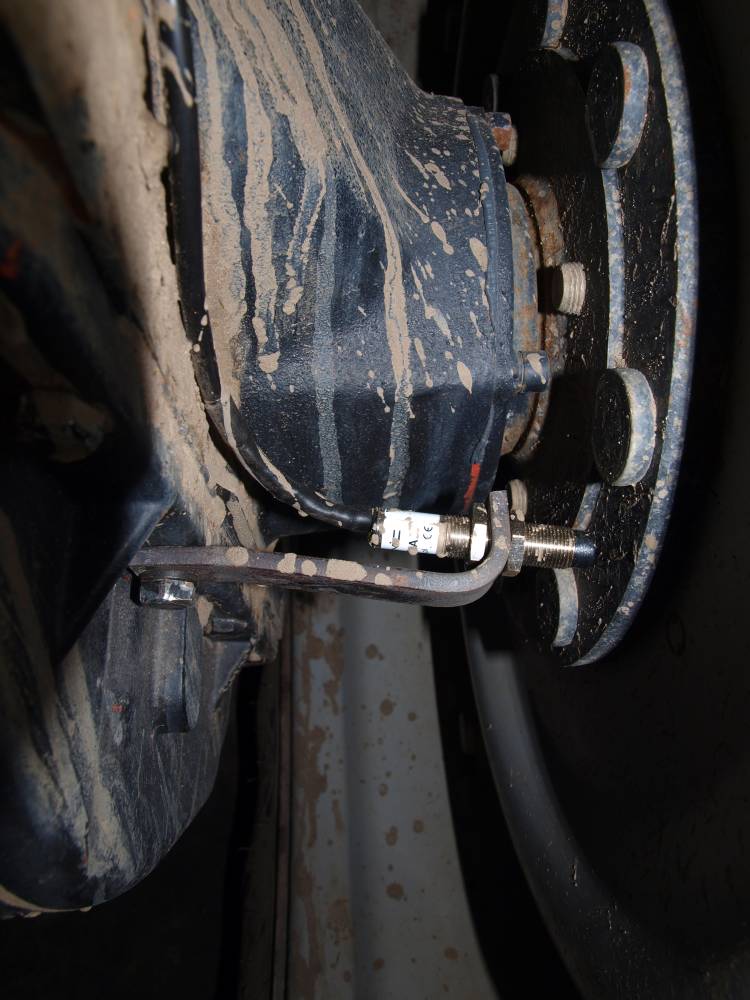

Czujnik prędkości jest zamontowany na uchwycie przykręconym jedną ze śrub mocujących pokrywę zwolnicy. Znajdowała się ona na wprost szpilek. Czujnik został zamontowany w odległości ok. 2mm od szpilki.

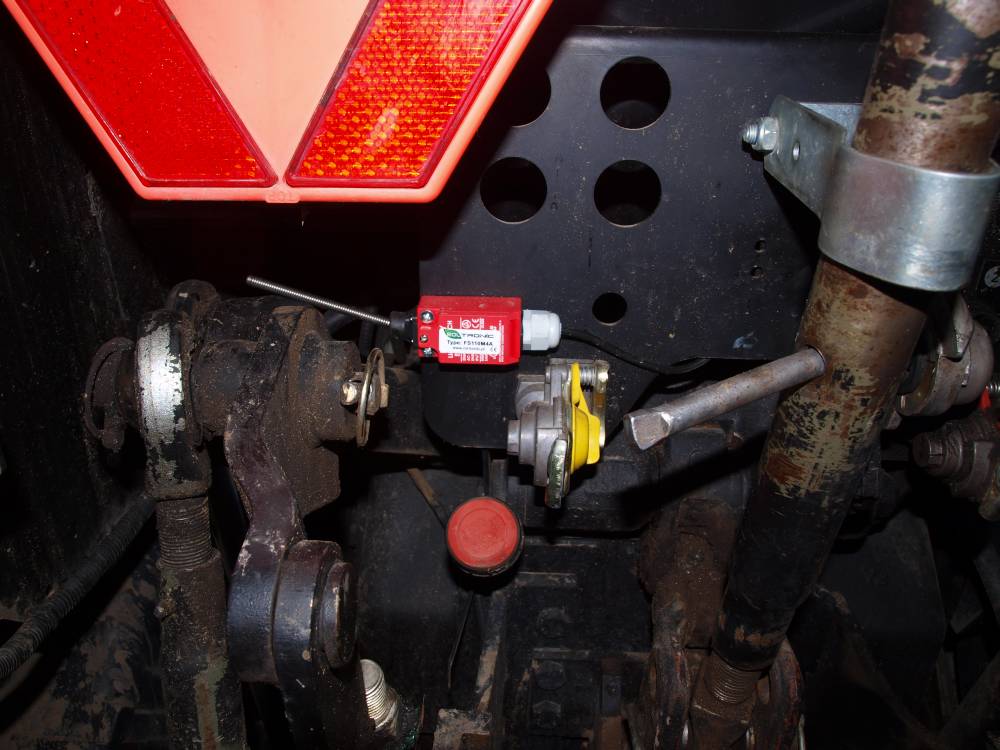

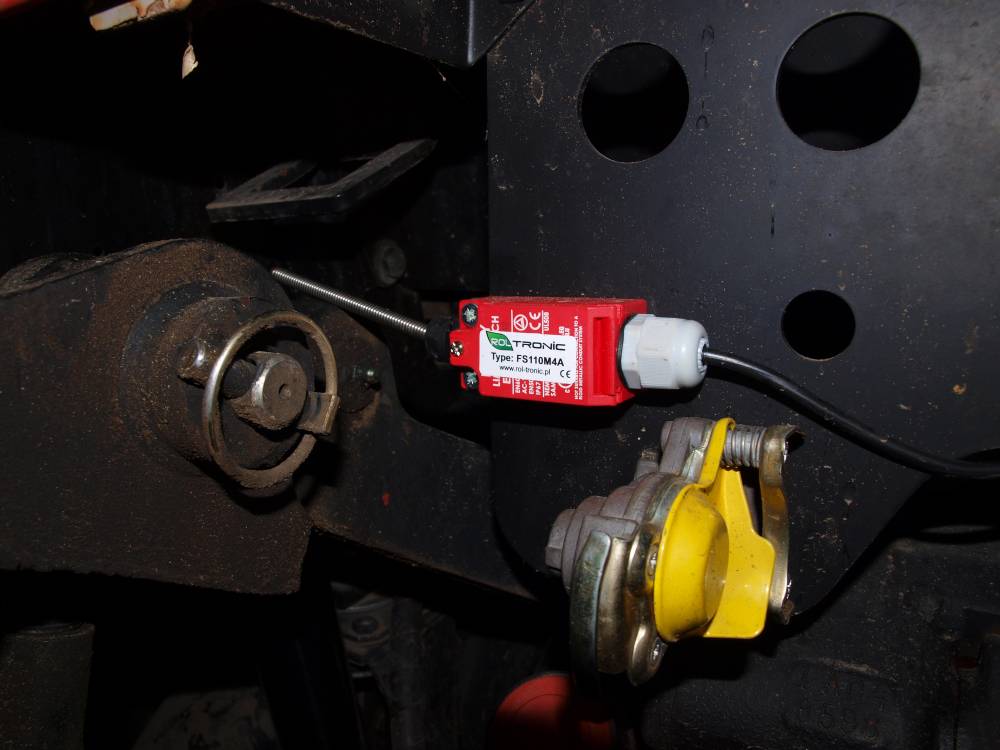

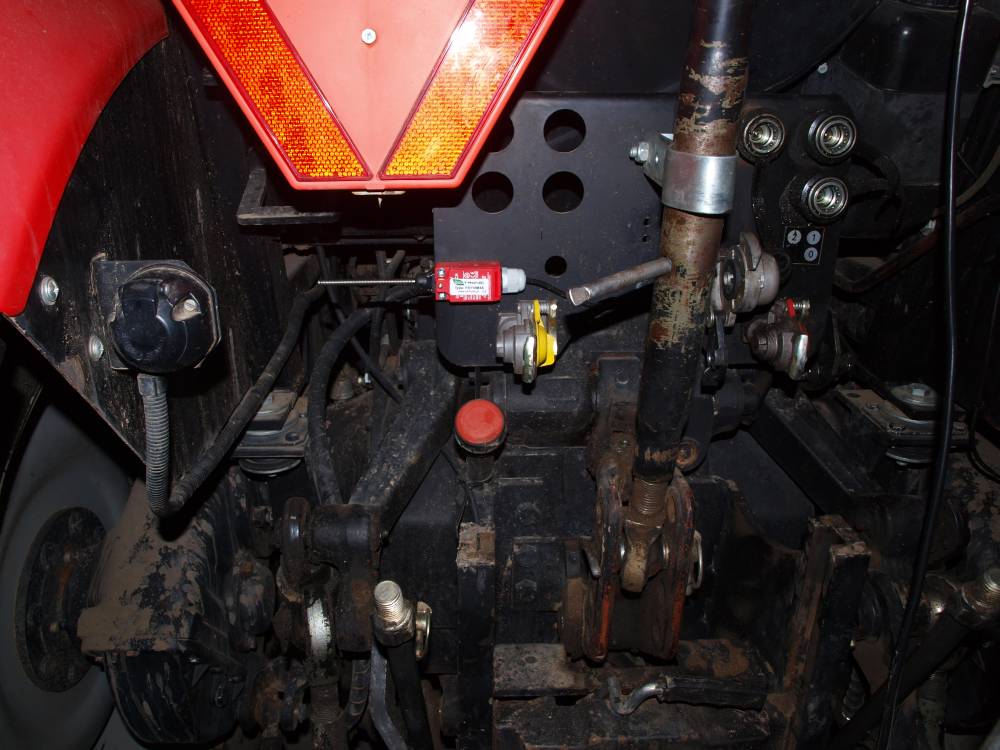

Natomiast czujnik palcowy TUZ znajduje się na tylnej płycie z gniazdami pneumatyki i hydrauliki przy elemencie wieszaka i jest wychylany gdy TUZ jest w górnym położeniu.

Wysokością montażu czujnika względem wieszaka TUZ można regulować wysokość uniesienia maszyny, od której będzie ono "zauważone" przez licznik.

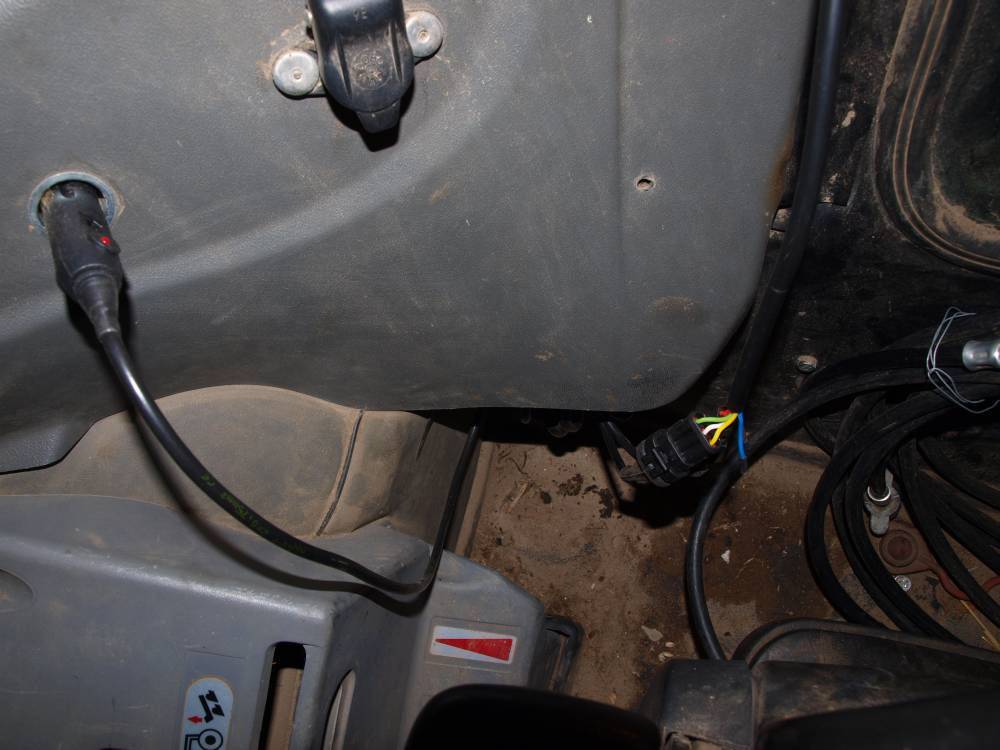

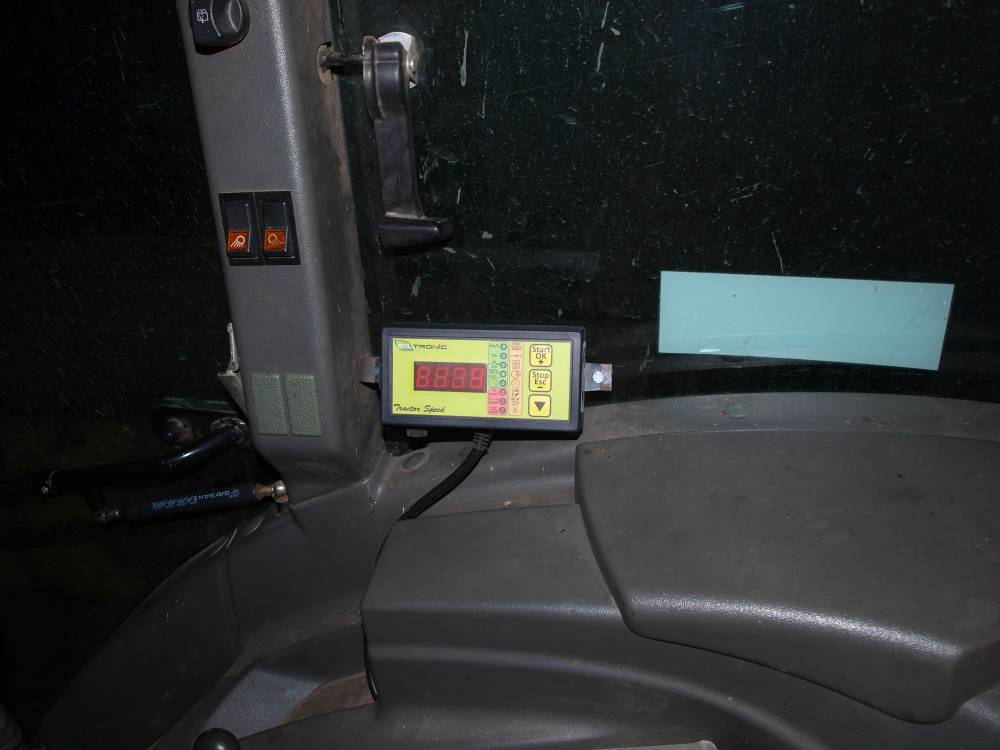

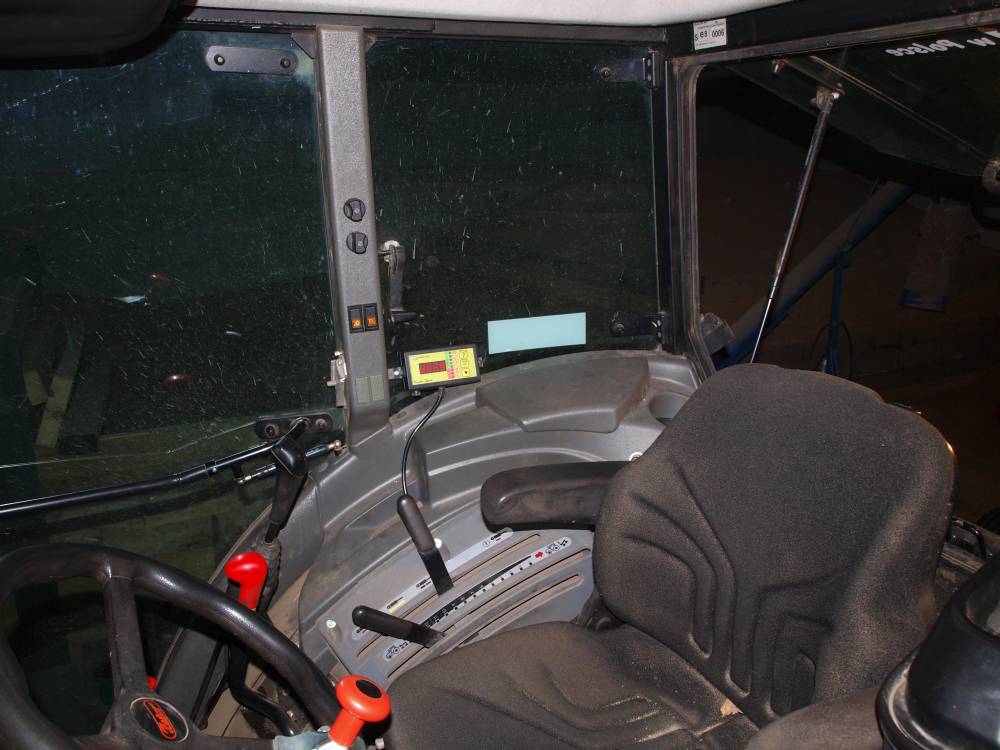

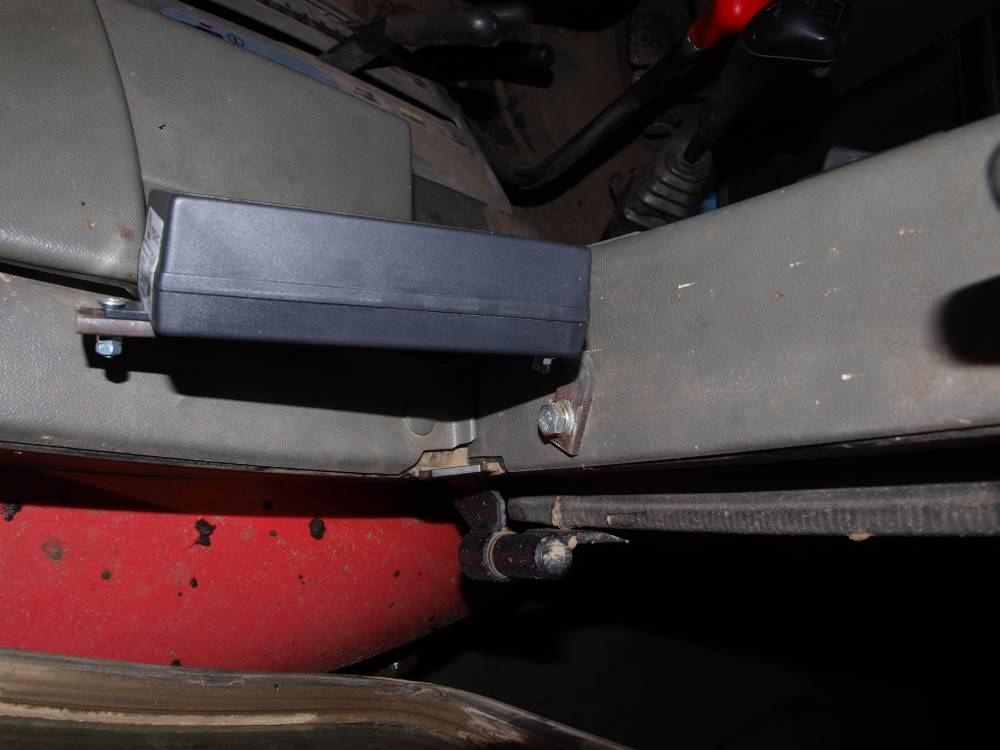

Licznik został zamontowany na prawym środkowym słupku, wykorzystano otwór jednego z kołków trzymających obudowę słupka. Przewody poprowadzono pod prawą konsolą, tam też udało się schować wszystkie przewody wyprowadzając na zewnątrz tylko złączki do podłączania siewnika.
