Montaż instalacji na siewniku Poznaniak i agregacie uprawowo-siewnym Ares

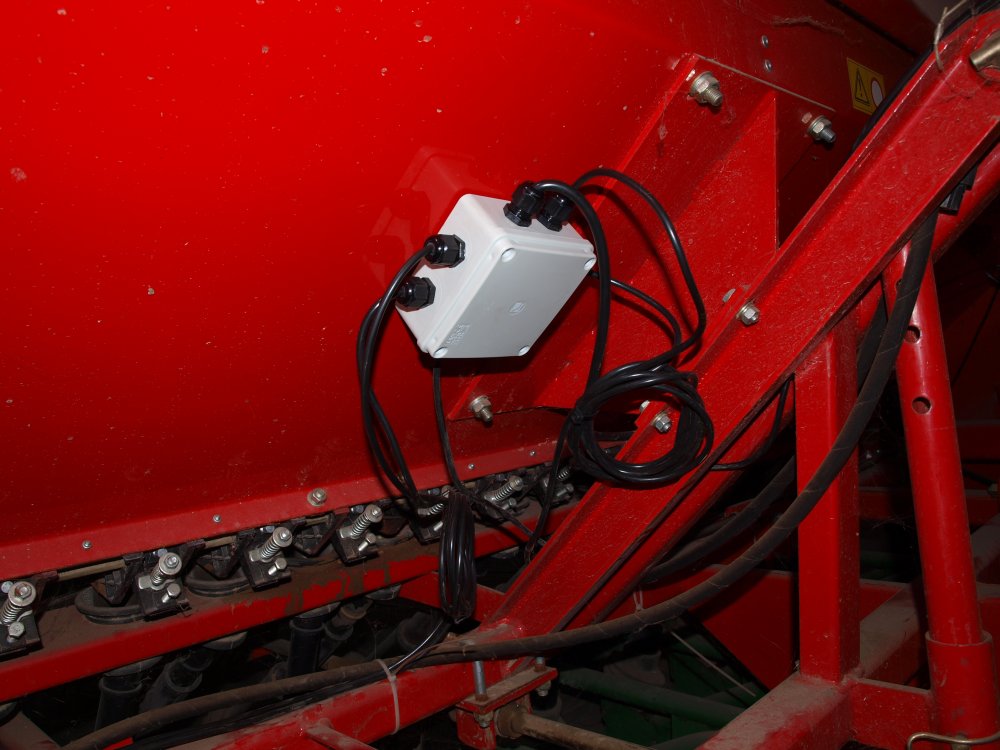

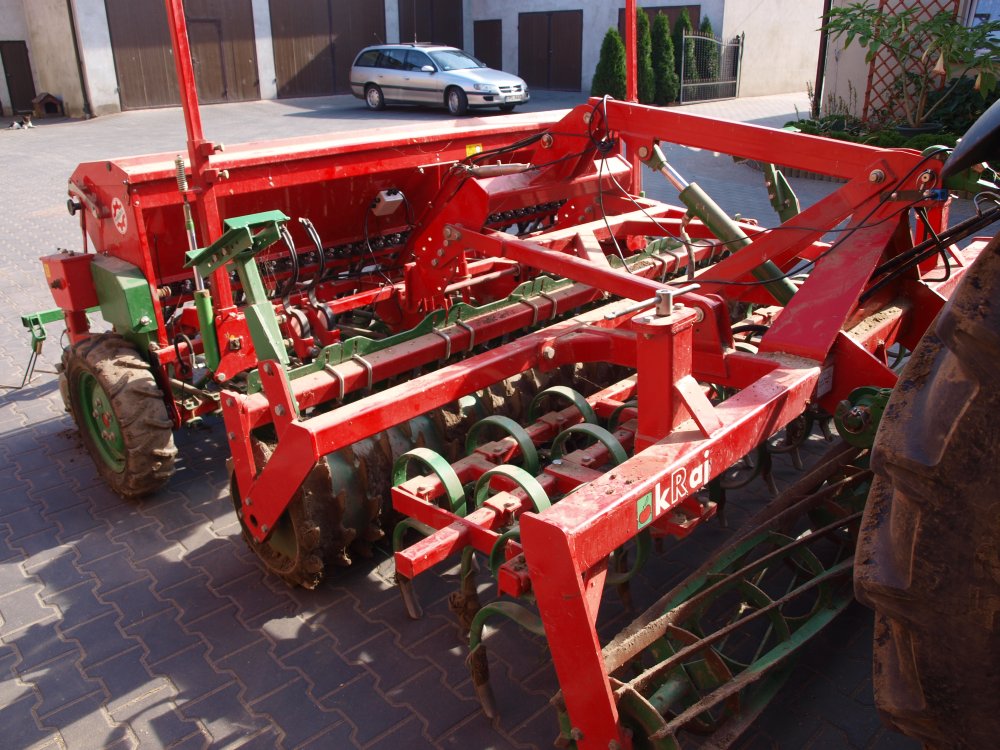

Zdjęcia przedstawiają montaż instalacji i czujników sterownika ścieżek technologicznych Tractor Speed na siewniku zbożowym Poznaniak oraz agregacie uprawowo-siewnym Ares.

Czujnik prędkości jest zamontowany w odległości ok. 1-2mm od śruby będącej szpilką koła. Z kolei uchwyt czujnika jest przykręcony do śruby mocującej obudowę łożyska koła. Uwaga. Należy upewnić się, czy wszystkie śruby-szpilki mają tą samą długość.

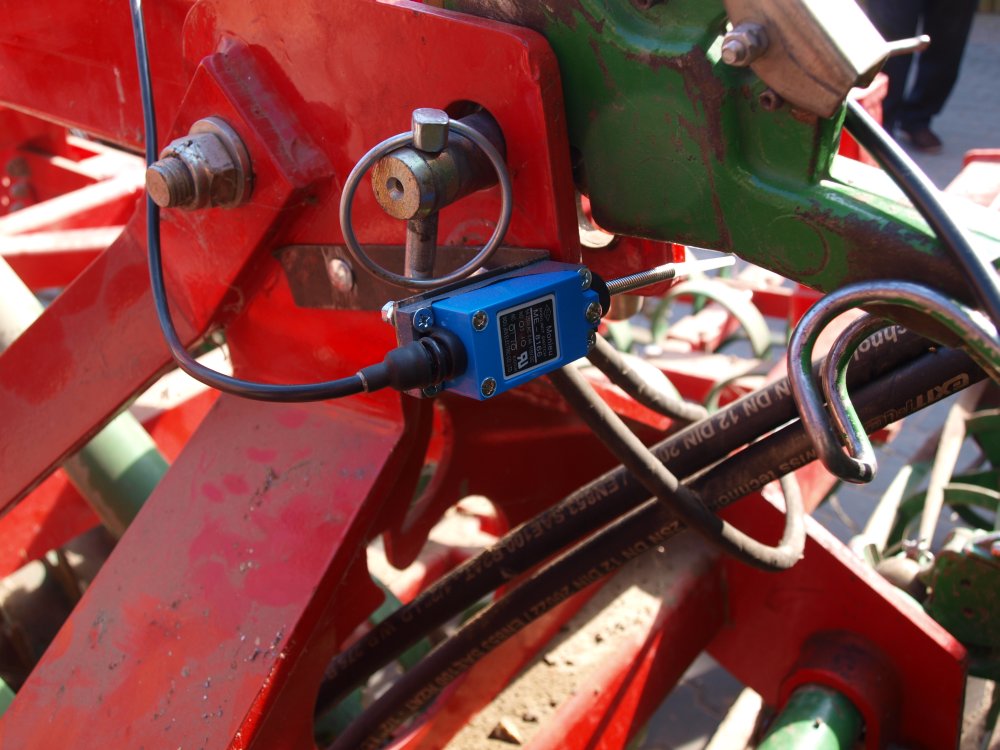

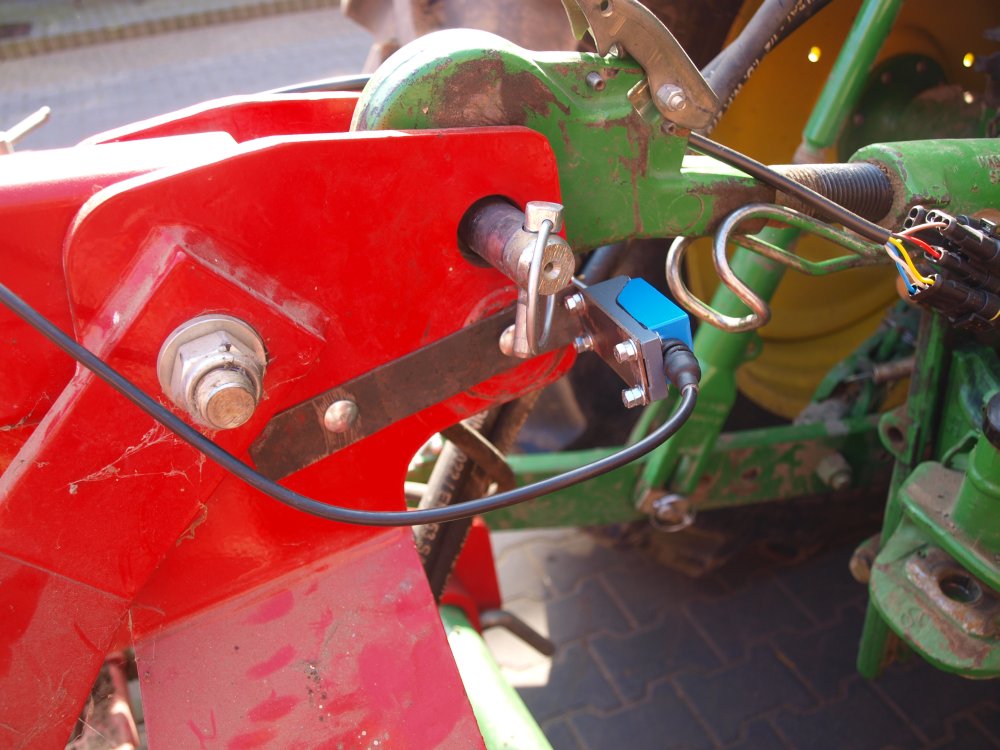

Palcowy czujnik uniesienia zestawu uprawowo-siewnego znajduje się przy wieżyczce agregatu, przy łączniku centralnym. W trakcie podnoszenia łącznik opuszcza się względem wieżyczki powodując wychylenie czujnika palcowego. Miejscem montażu czujnika można regulować wysokość uniesienia zestawu, od której będzie ono "zauważone" przez sterownik i spowoduje naliczenie kolejnego przejazdu.

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

• praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
• pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.

Podczas montażu wykorzystano pierwszy sposób. Wybrany sposób należy podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.

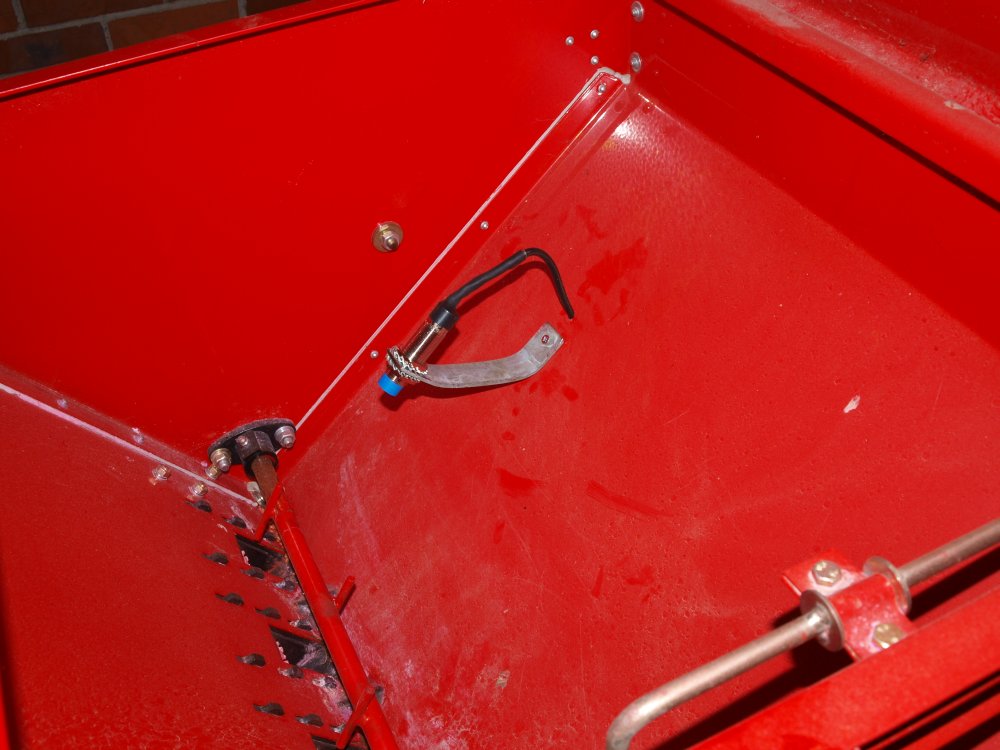

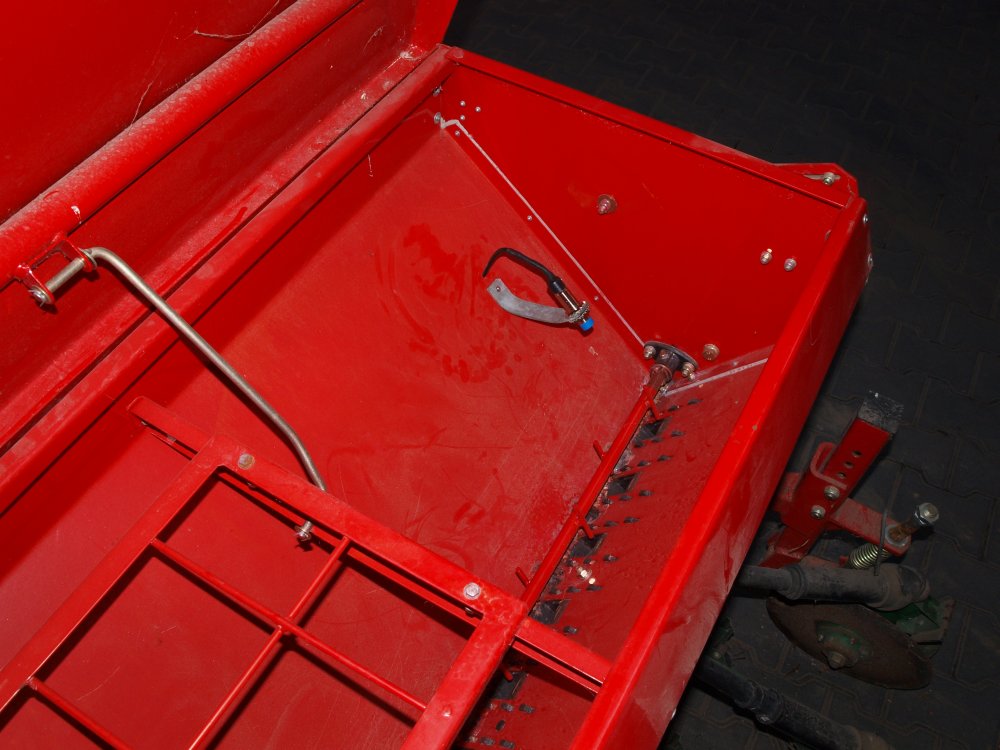

Czujniki niskiego poziomu ziarna powinny być zamontowane na takiej wysokości, aby po wystąpieniu alarmu była jeszcze możliwa praca przez jakiś czas. Zalecamy, aby czujniki były tak wysoko, że po alarmie pozostanie jeszcze taka ilość materiału siewnego, aby można było wrócić po nowy materiał bez konieczności robienia tzw. "pustego przejazdu".
