Montaż licznika w sieczkarni Claas Jaguar 4x4

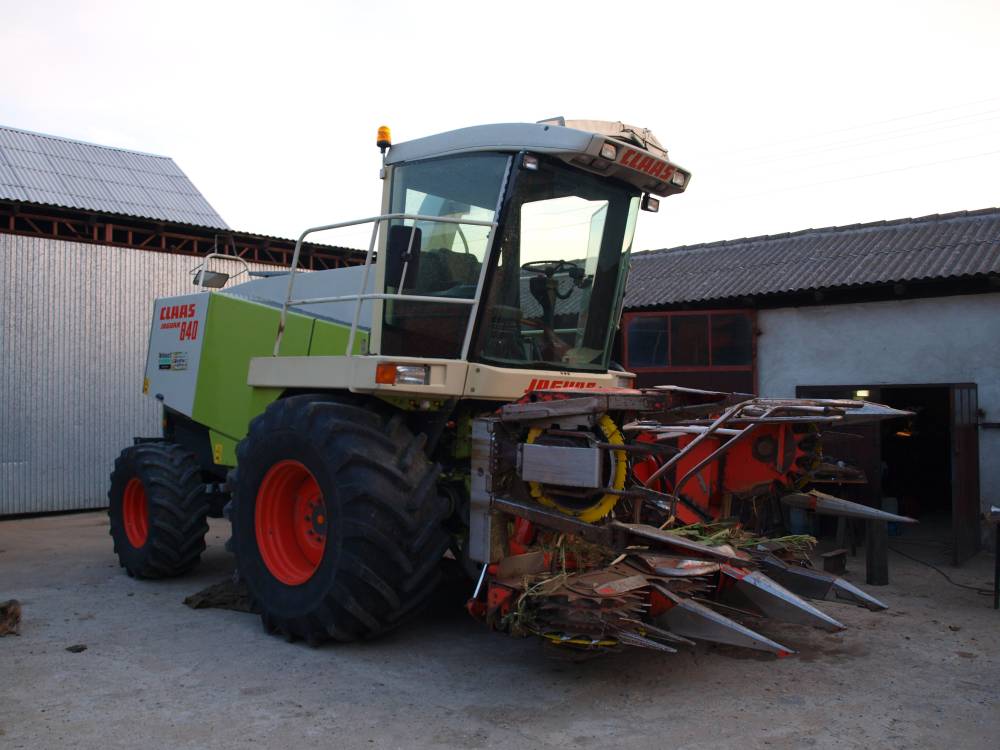

Zdjęcia przedstawiają montaż licznika Tractor Speed w sieczkarni Claas Jaguar 840 z napędem 4x4.

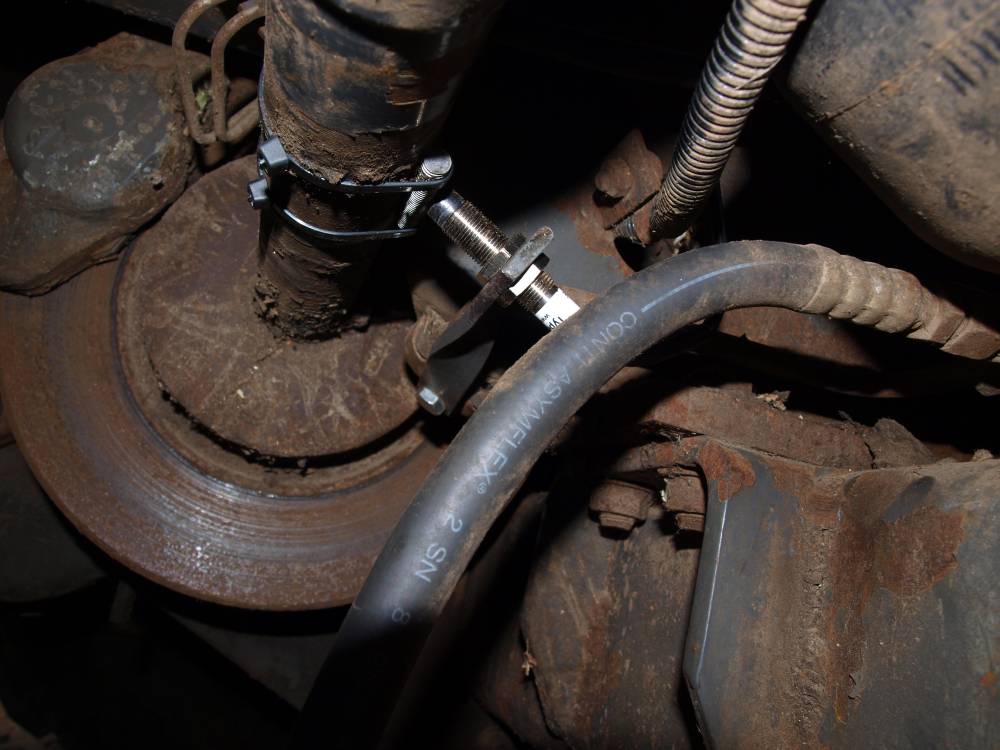

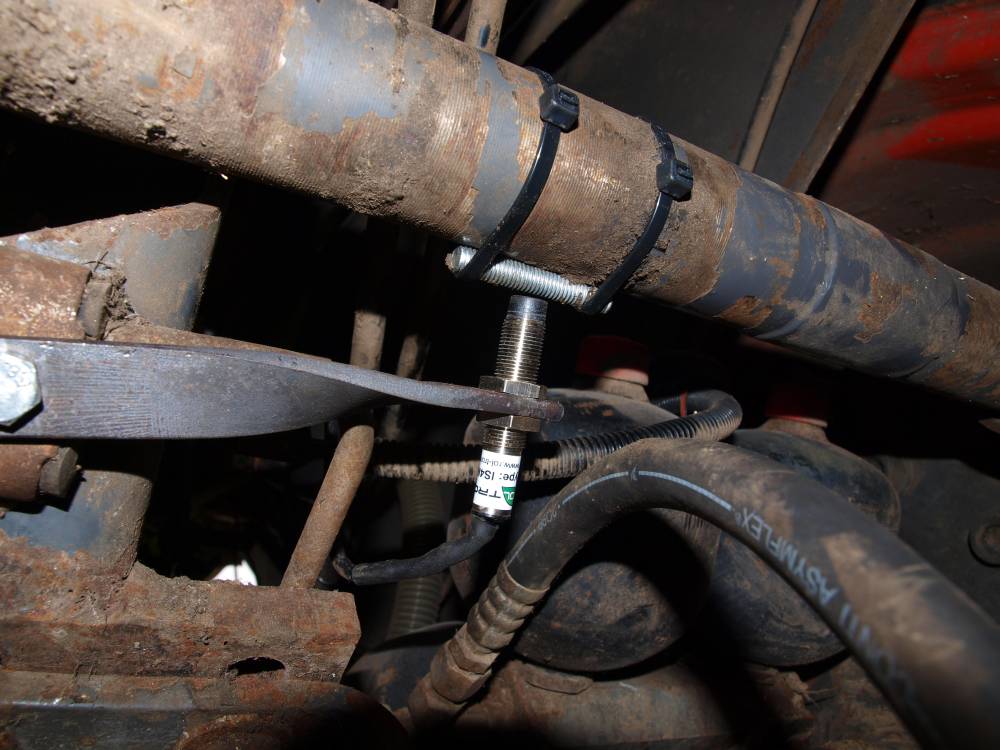

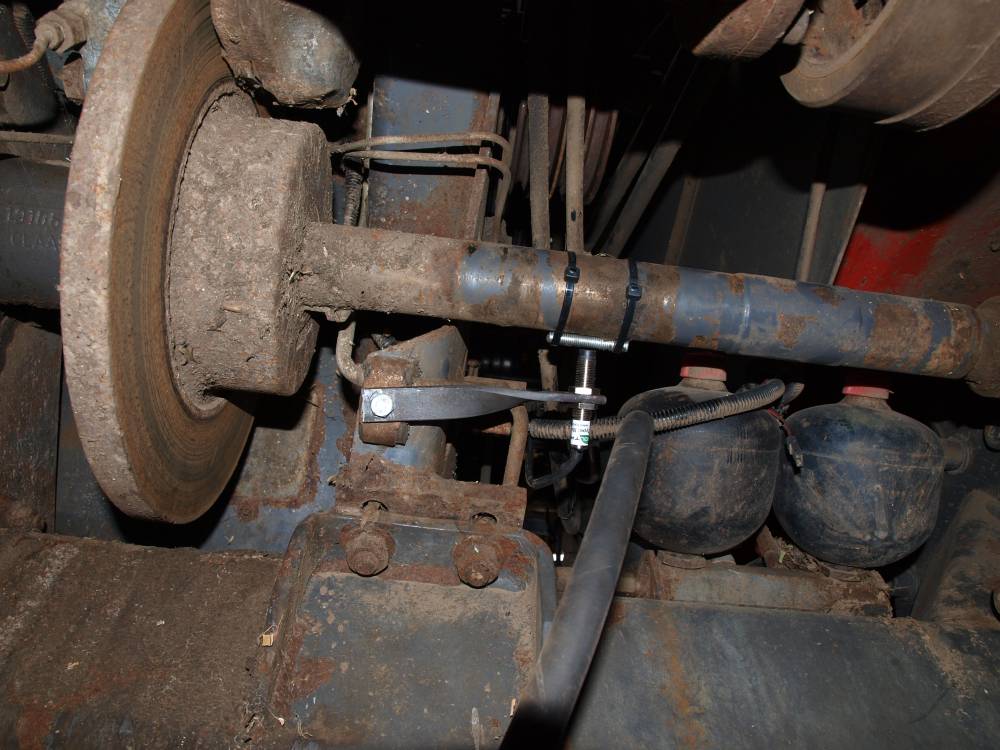

Czujnik prędkości jest zamontowany w odległości ok. 1-2mm od okrągłego gwintowanego pręta. Pręt z kolei jest przymocowany opaskami do półosi napędzającej zwolnicę prawego koła. Montaż przy użyciu opasek jest prosty, trwały i nie ingeruje w sam wał.

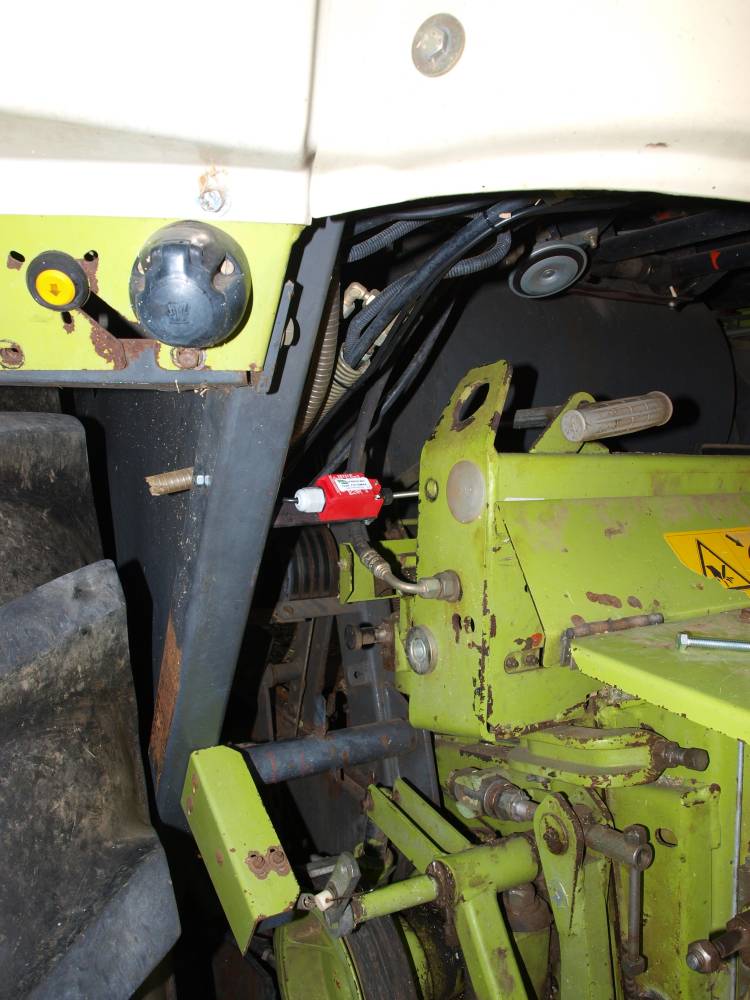

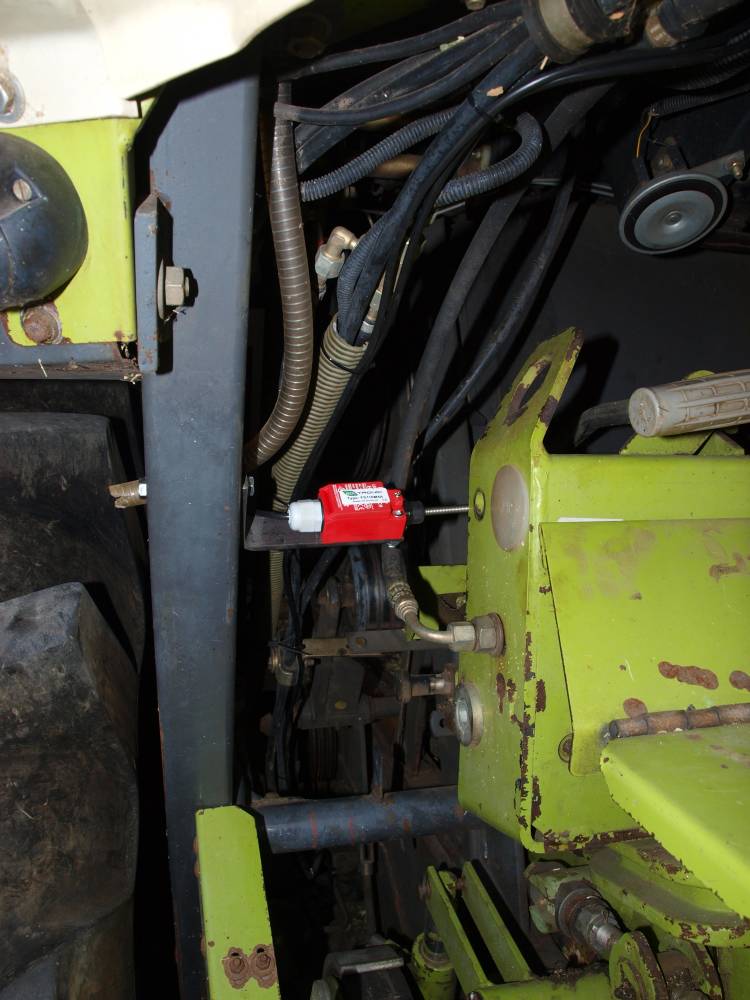

Palcowy czujnik uniesienia przystawki tnącej znajduje się przy obudowie suwnicy kamienia ostrzącego noże i jest wychylany gdy przystawka tnąca jest podnoszona.

Miejscem montażu czujnika palcowego można regulować wysokość uniesienia przystawki, od której będzie ono "zauważone" przez licznik i spowoduje wstrzymanie zliczania powierzchni.

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

• praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
• pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.

Podczas montażu wykorzystano pierwszy (standardowy) sposób. Wybrany sposób należy podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.

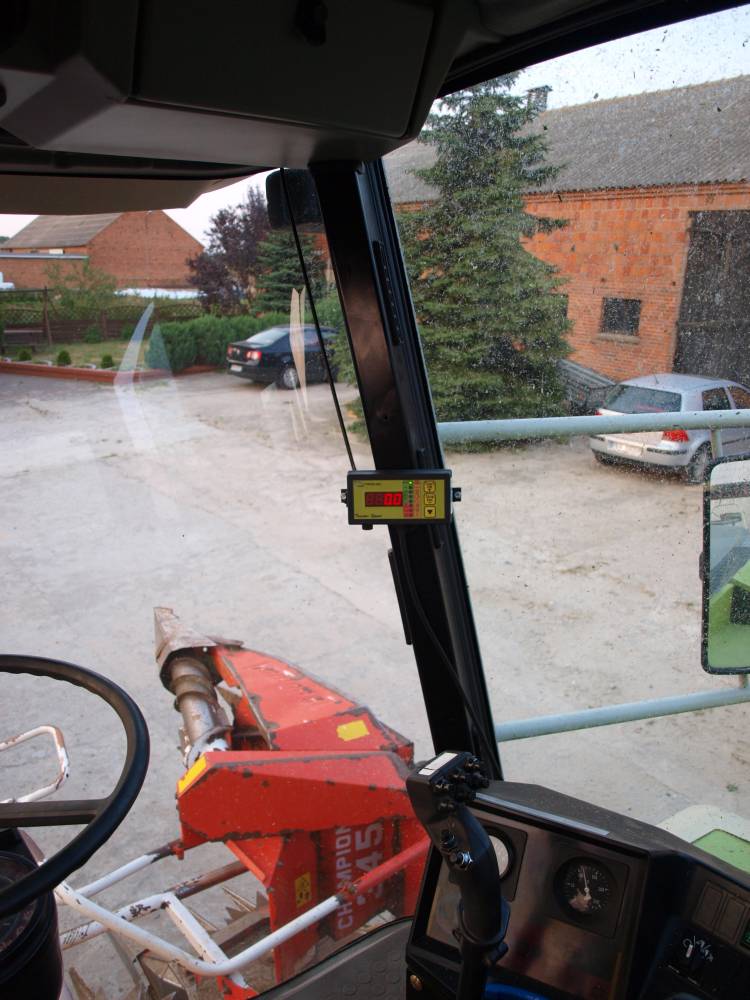

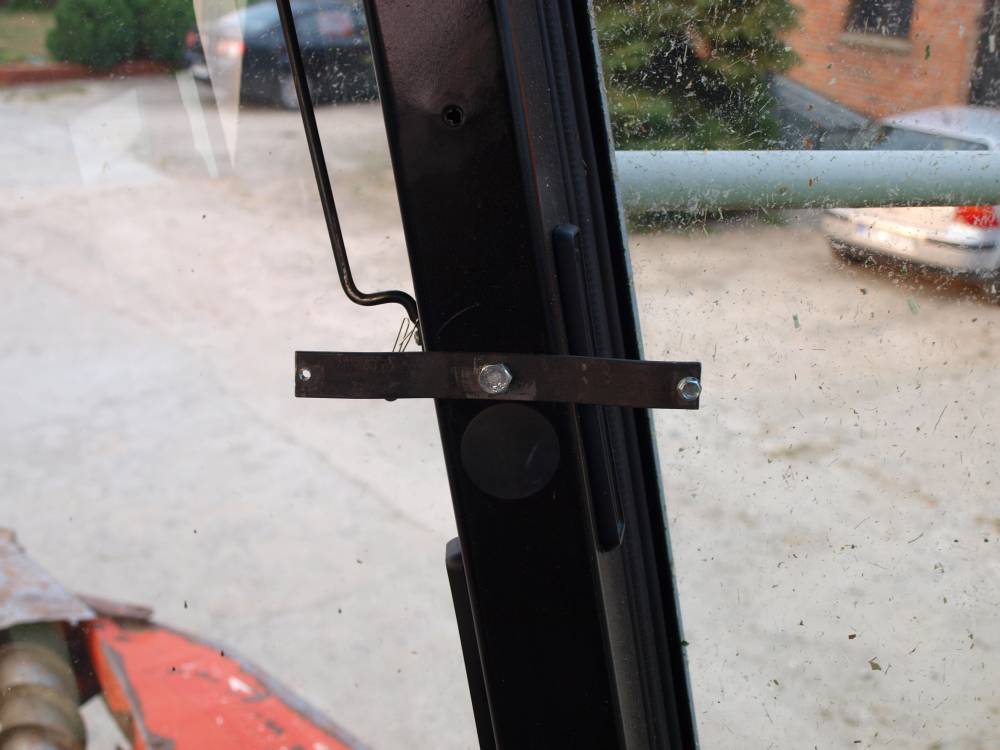

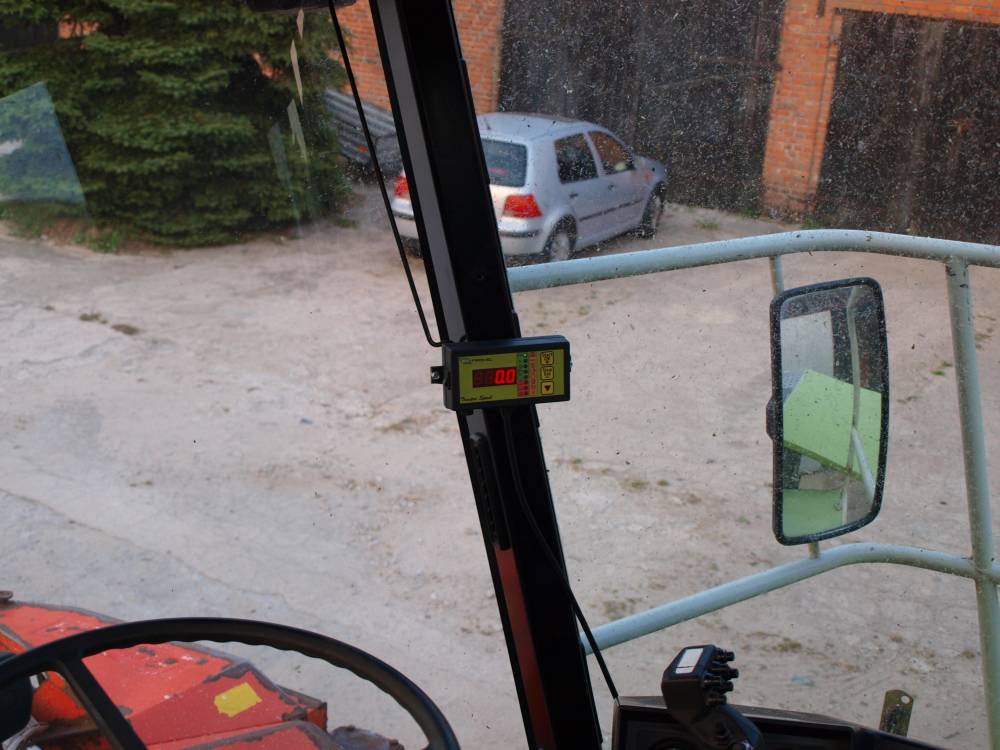

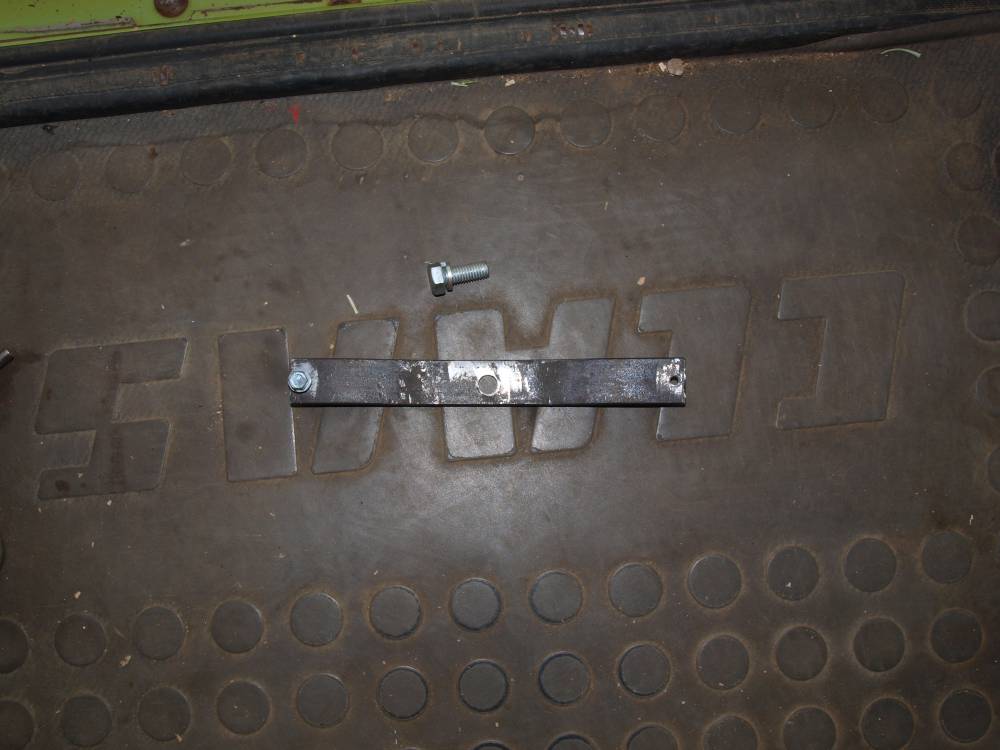

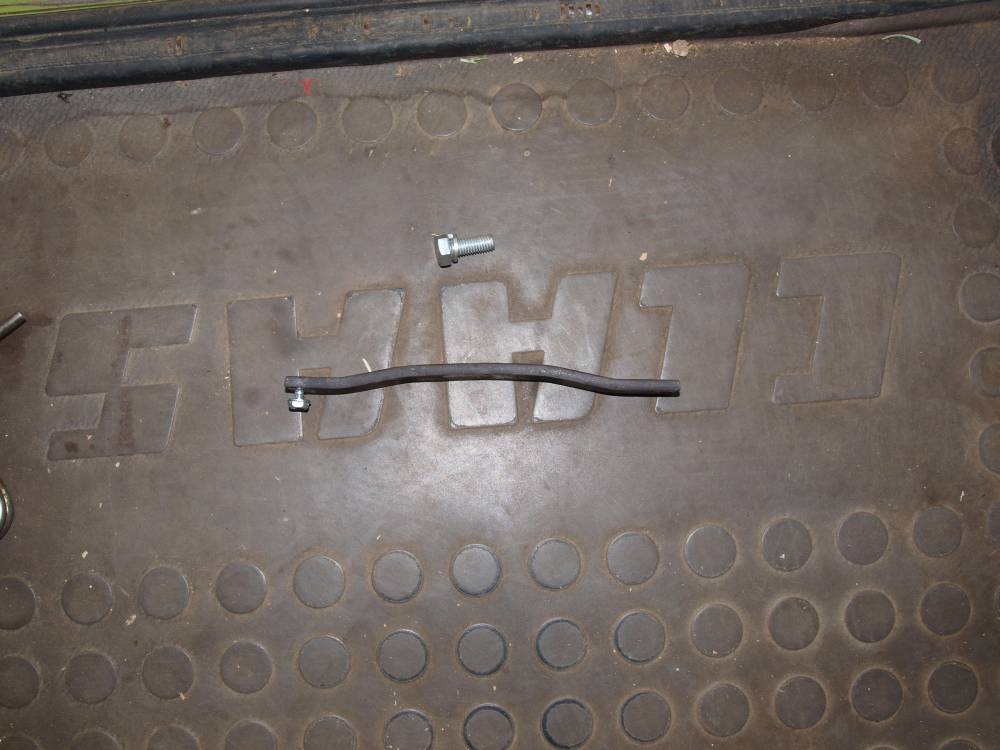

Na zdjęciach widoczny jest też uchwyt wykonany do przymocowania licznika w kabinie w miejsce oryginalnego licznika Bordmonitor, który został rozszabrowany.
