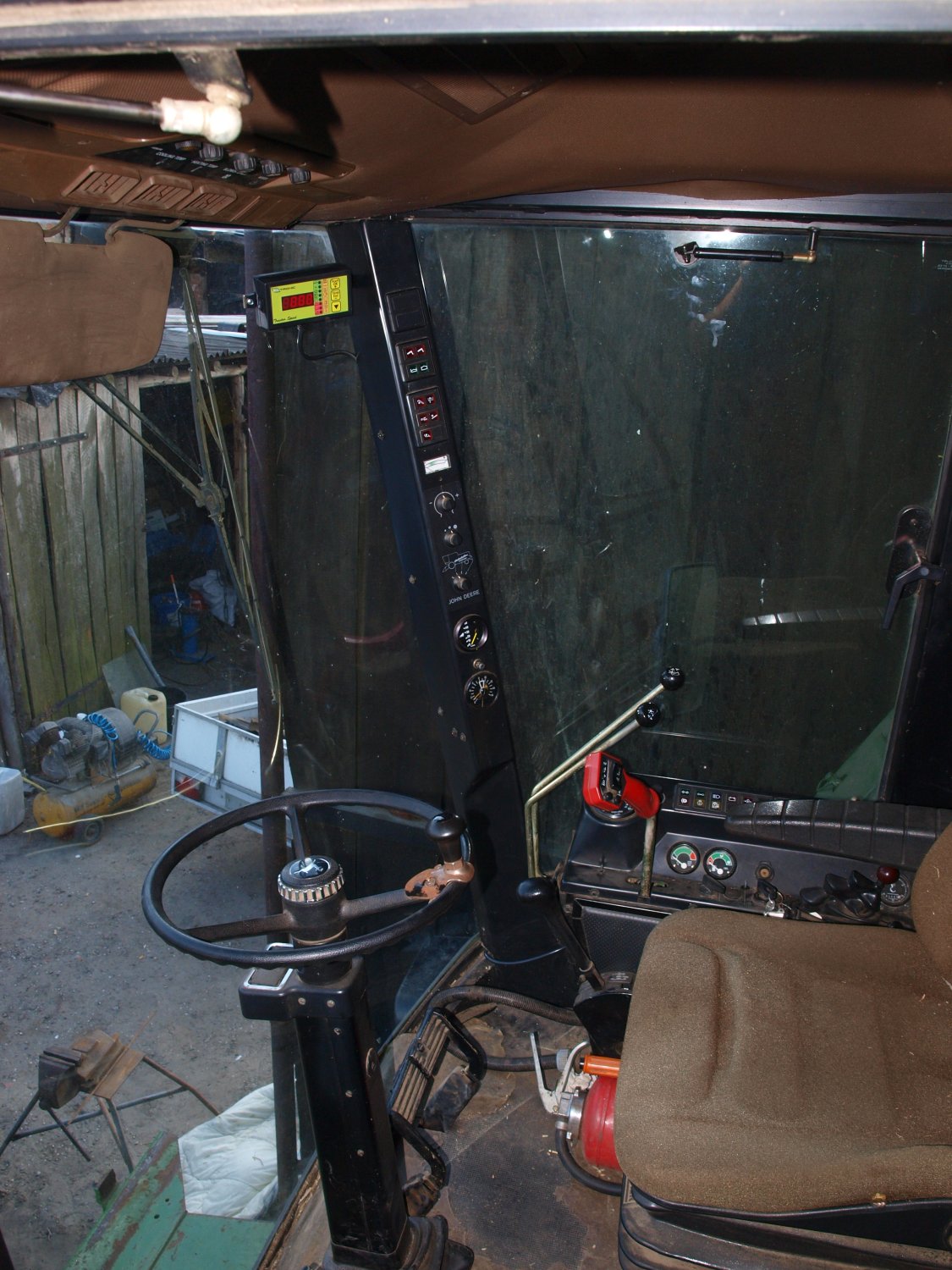

Montaż licznika w kombajnie John Deere 1177

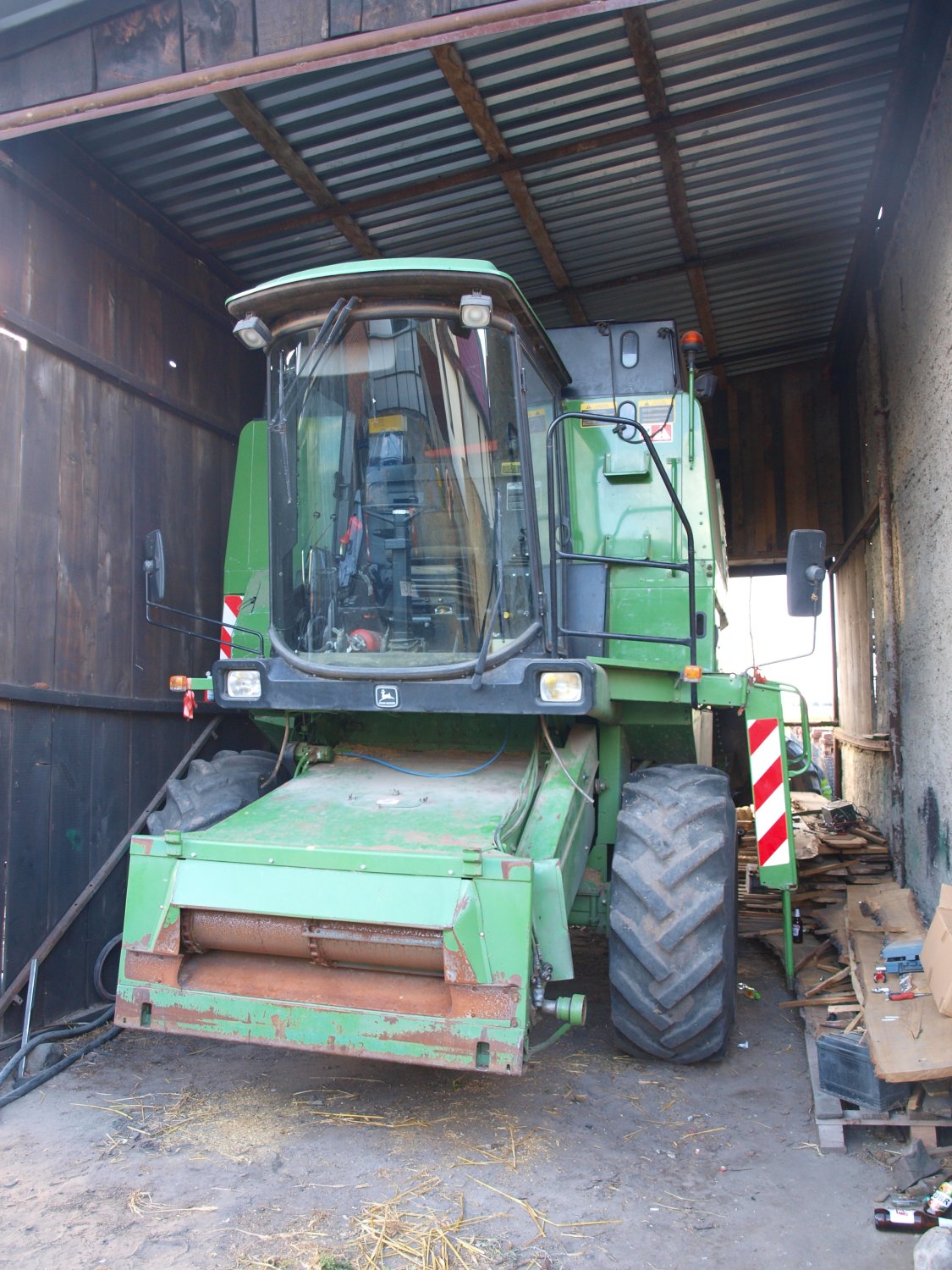

Zdjęcia przedstawiają montaż licznika Tractor Speed w kombajnie John Deere 1177. Kombajn jest używany do usługowego omłotu zbóż i kukurydzy.

Licznik był montowany tuż przed rozpoczęciem żniw.

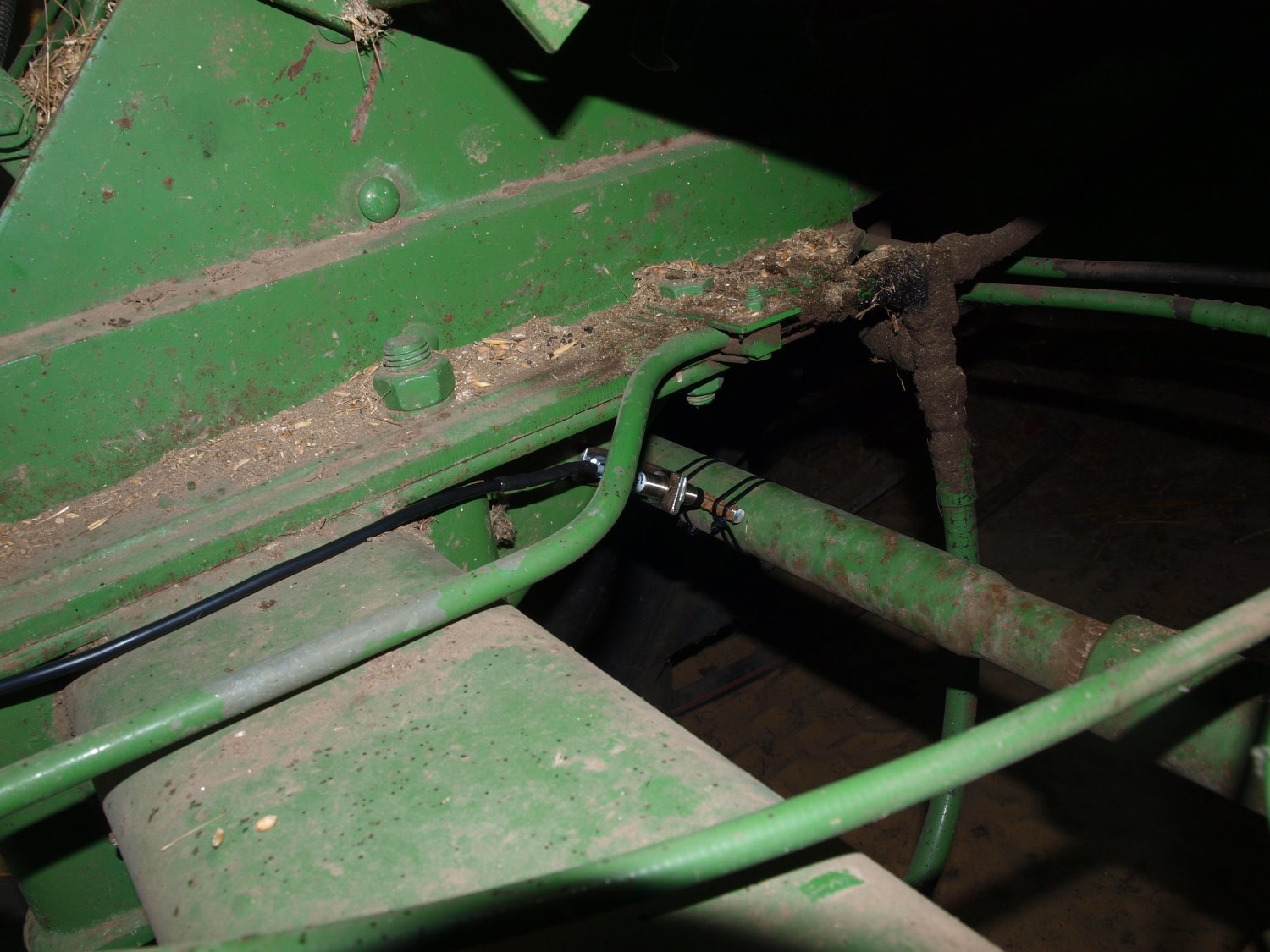

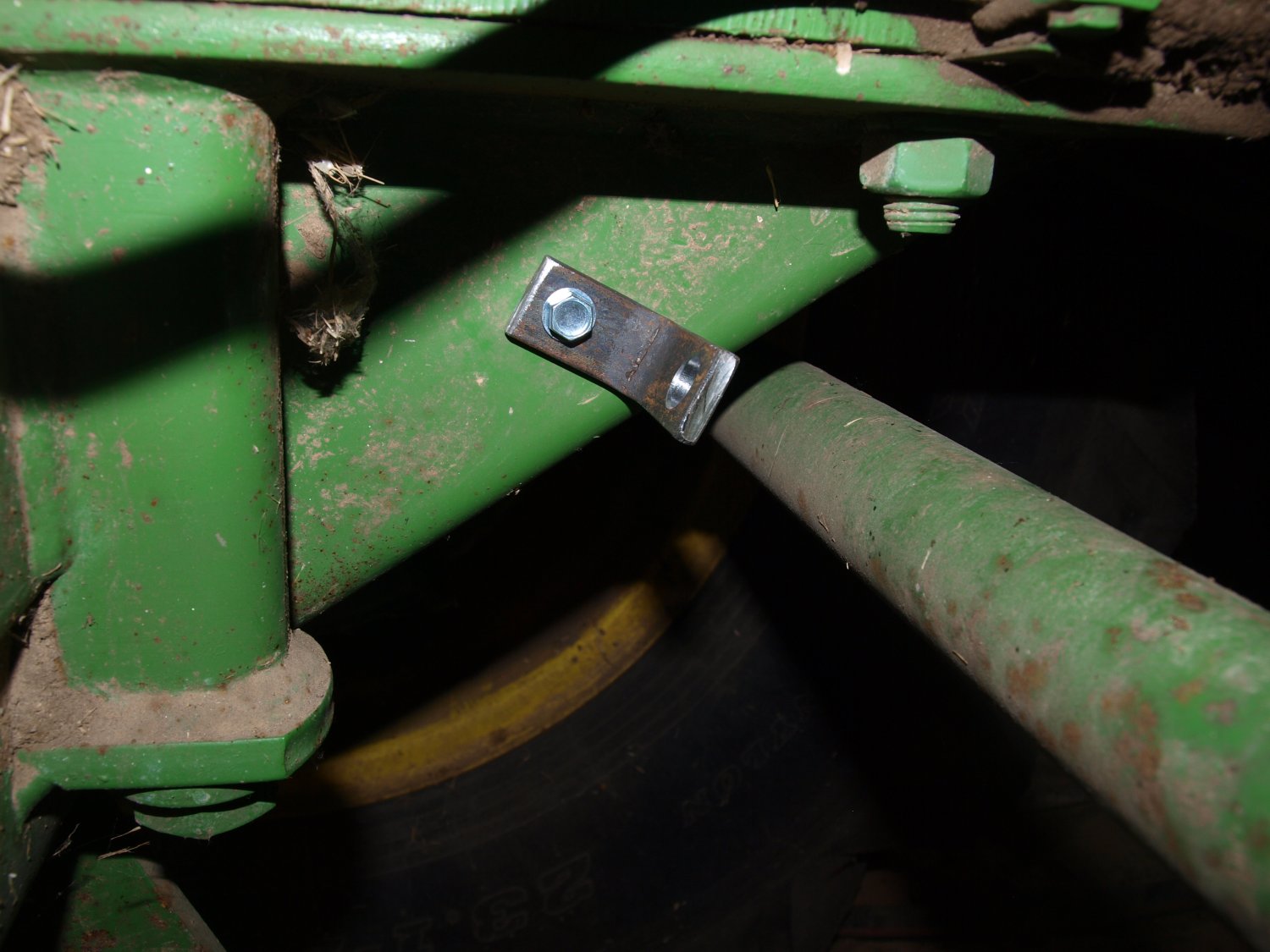

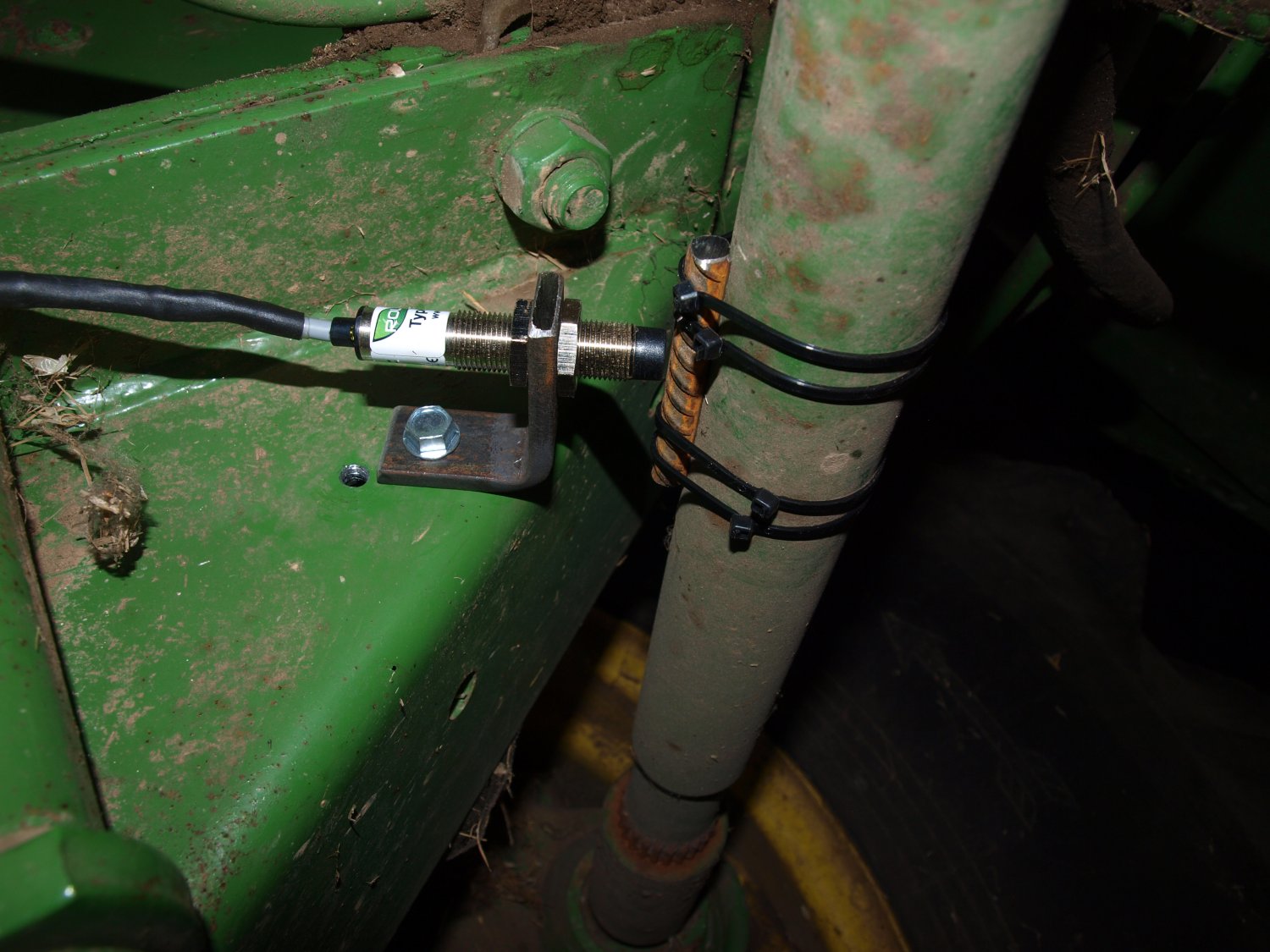

Czujnik prędkości jest zamontowany w odległości ok. 1mm od kawałka pręta zbrojeniowego. Pręt jest przymocowany opaskami do półosi napędzającej zwolnicę prawego koła. Montaż przy użyciu opasek jest prosty, trwały i nie ingeruje w sam wał.

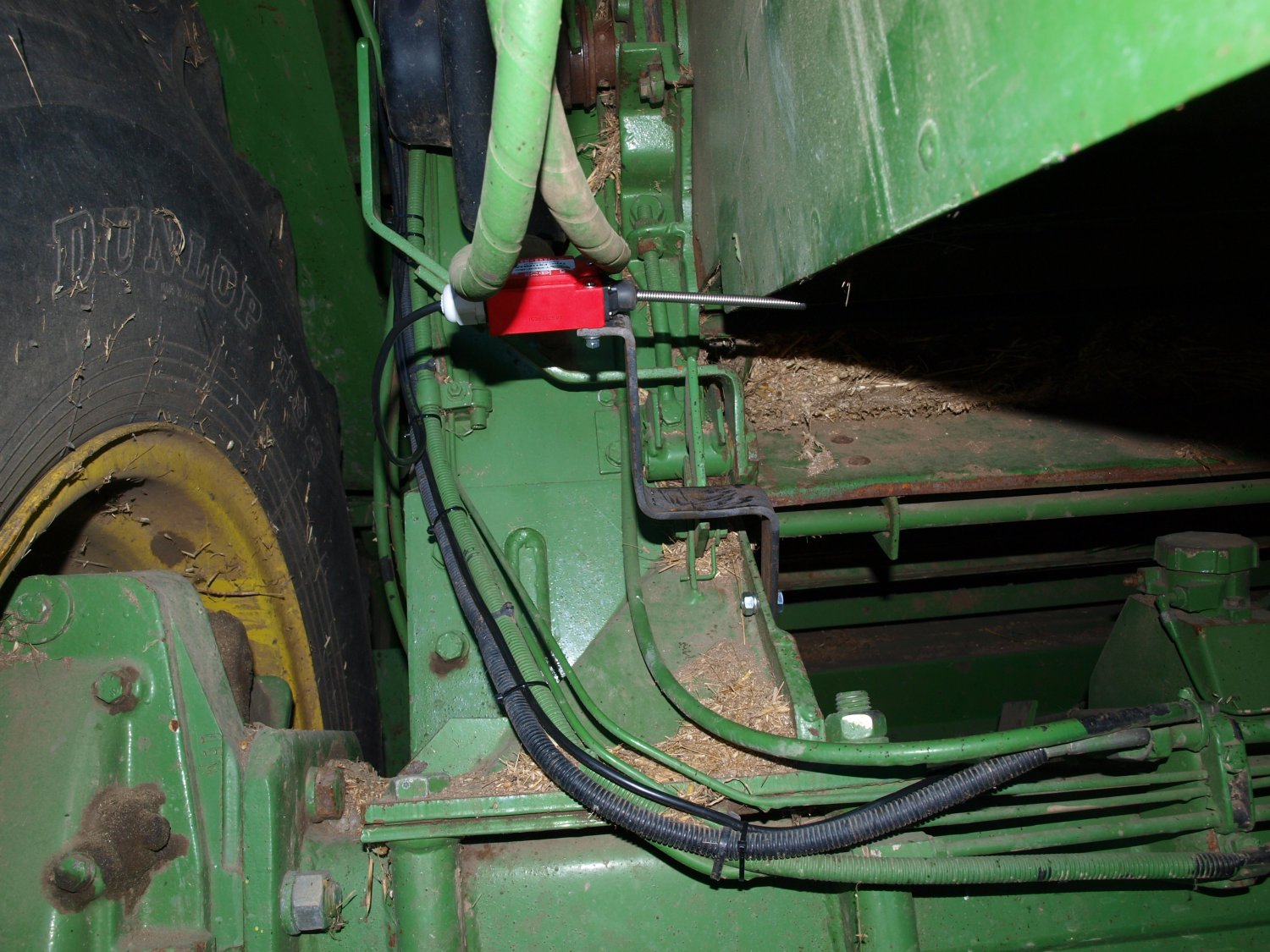

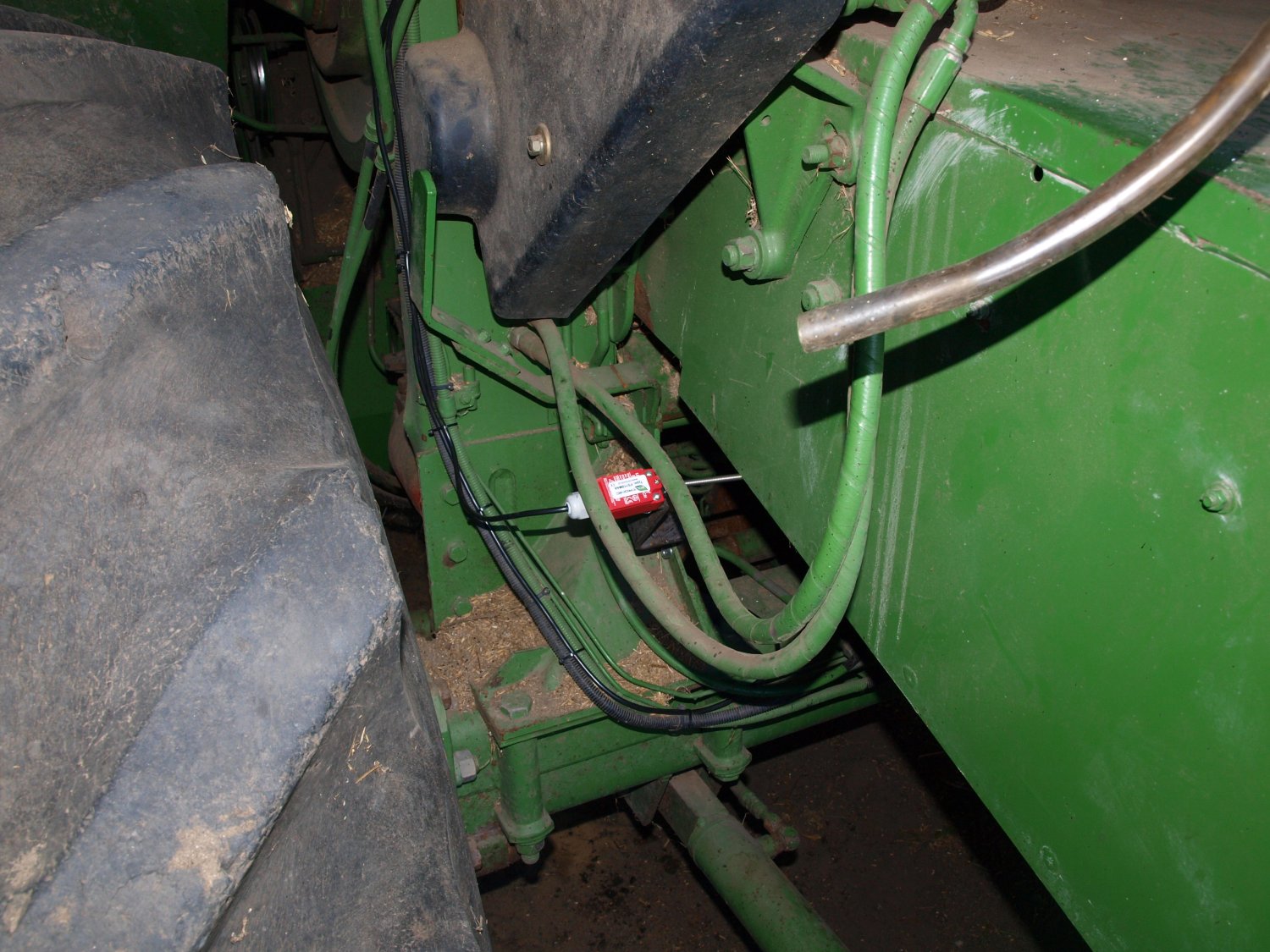

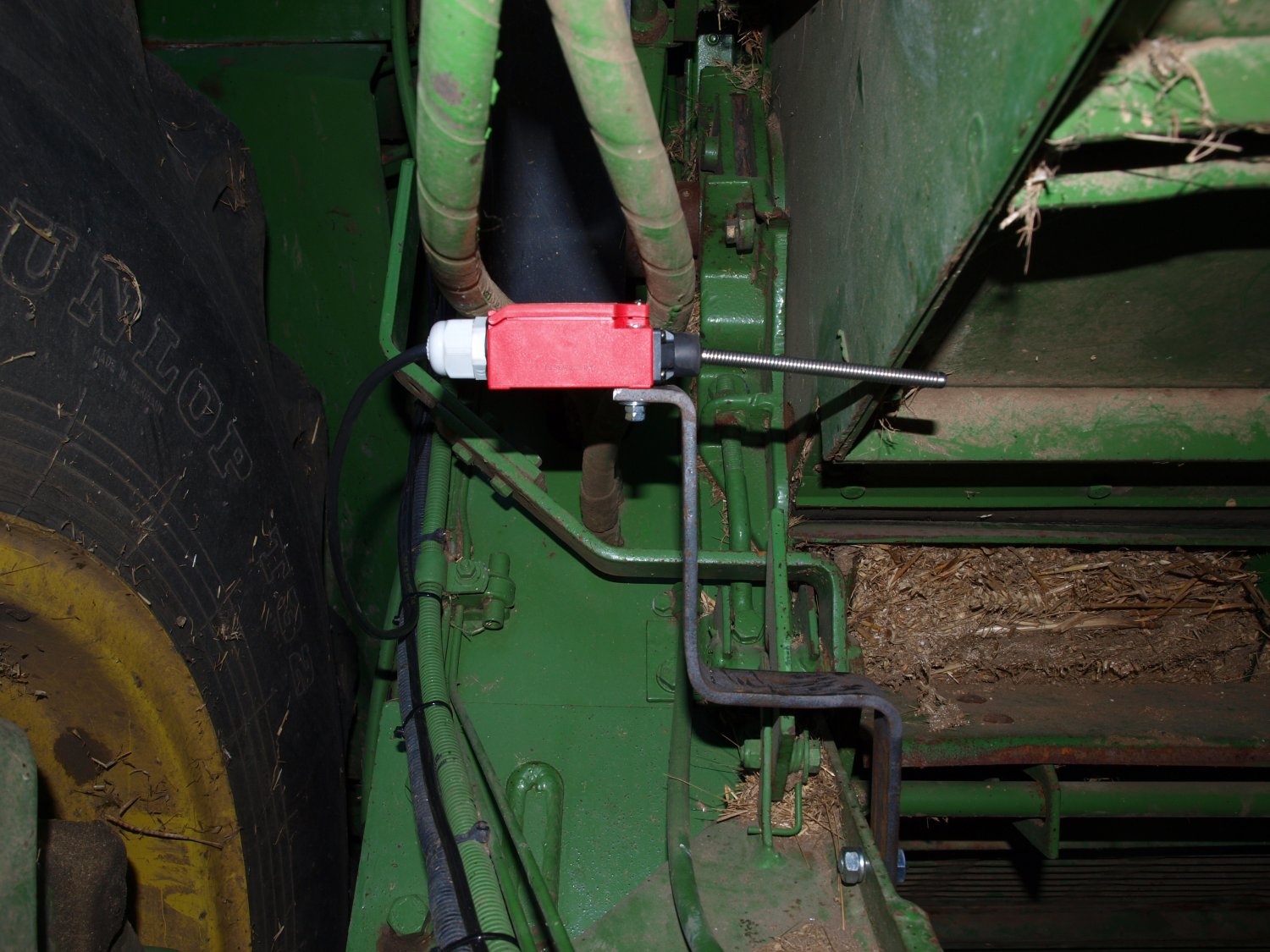

Palcowy czujnik uniesienia zespołu żniwnego znajduje się przy przenośniku pochyłym i jest wychylany gdy zespół żniwny jest opuszczony do pozycji roboczej.

Wysokością montażu czujnika przenośnika pochyłego można regulować wysokość uniesienia zespołu żniwnego, od której będzie ono "zauważone" przez licznik i spowoduje wstrzymanie zliczania powierzchni.

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

  • praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
  • pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.


Podczas montażu wykorzystano drugi sposób. Wybrany sposób należy podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.

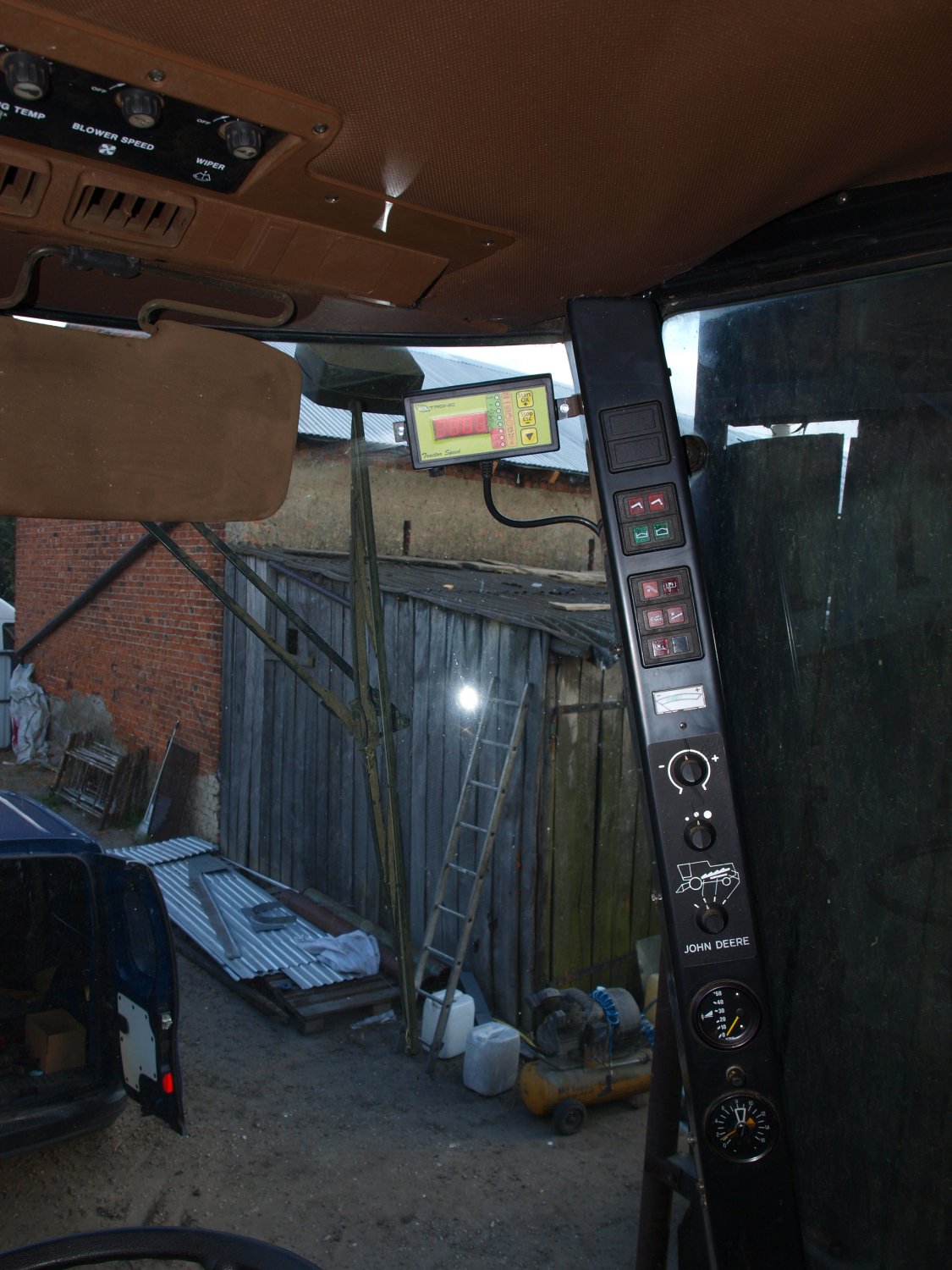

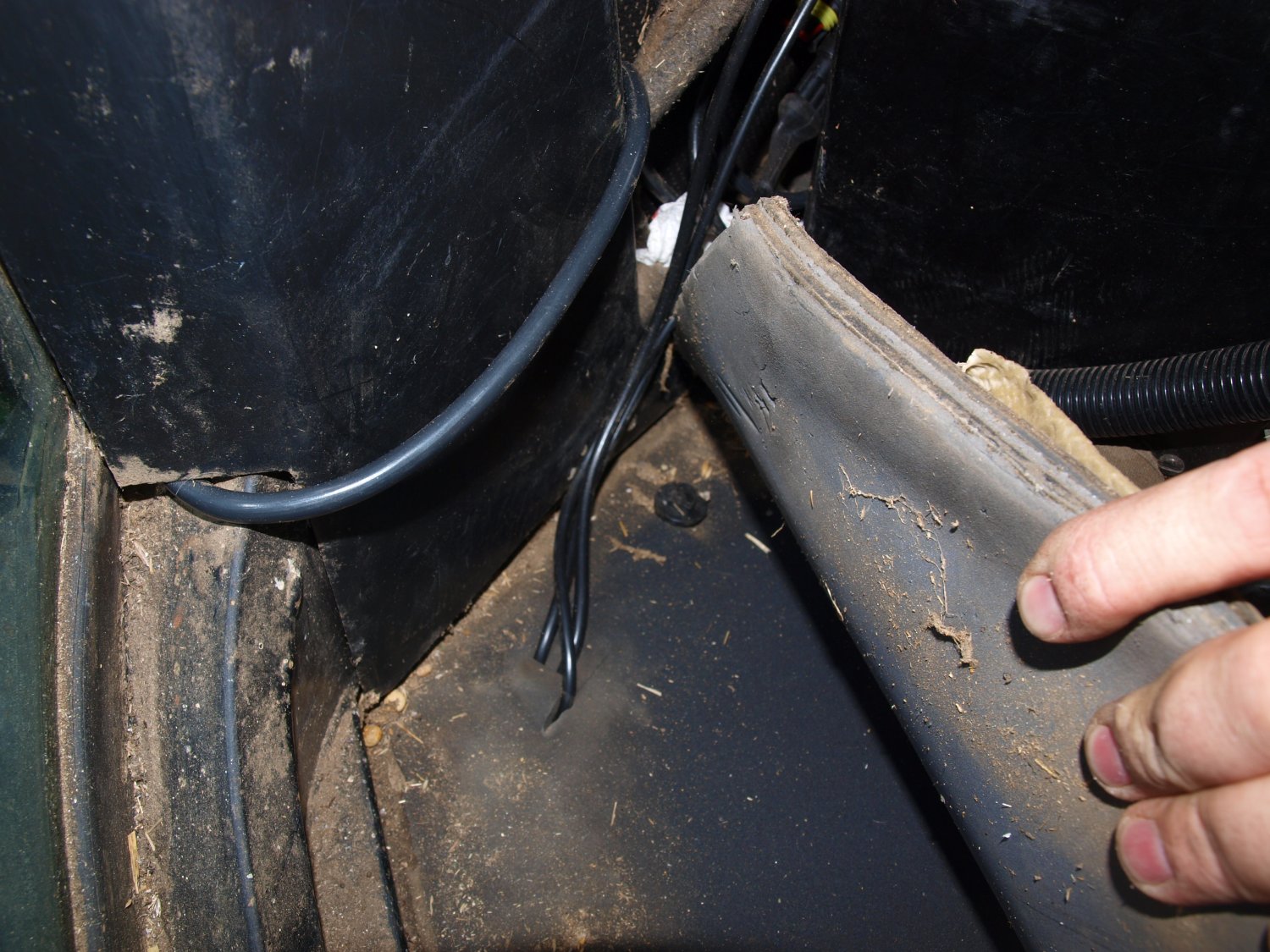

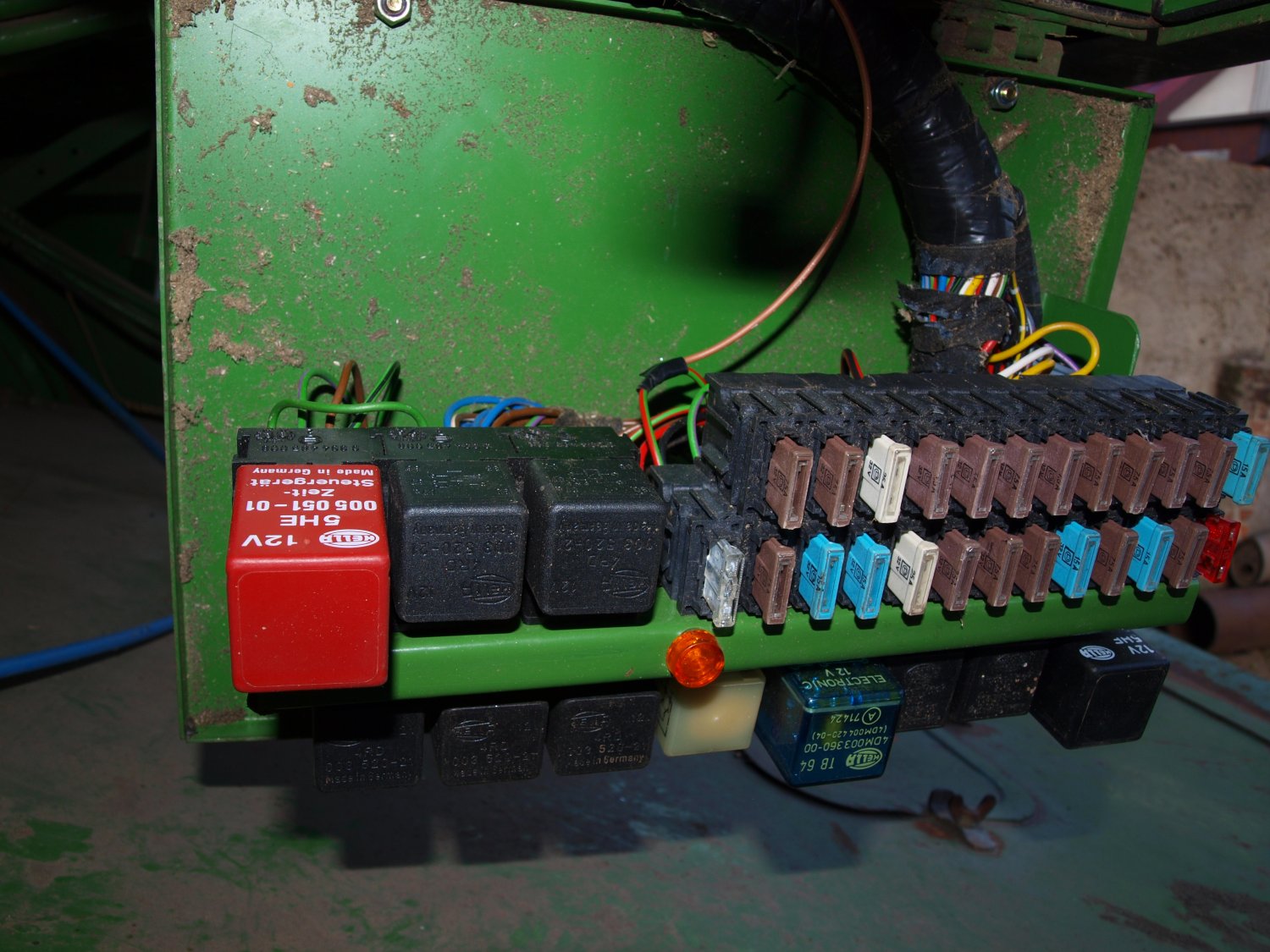

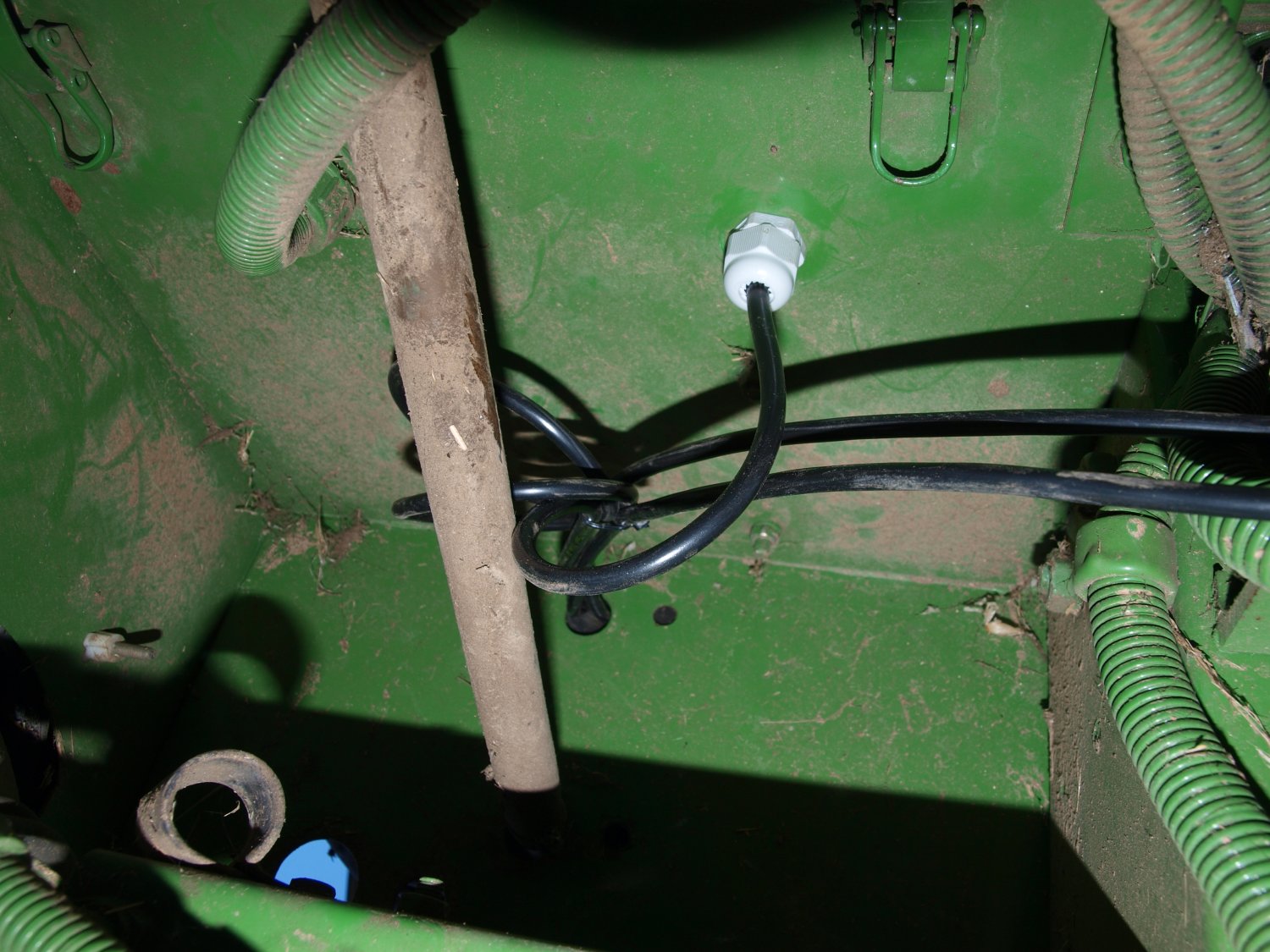

Do przeprowadzenia przewodów czujników oraz zasilającego z zewnątrz do kabiny wykorzystano istniejący otwór w podłodze koło prawego słupka. Przewód zasilania został wprowadzony do skrzynki bezpieczników pod kabiną i podłączony do jednego z bezpieczników (od lampki kontrolnej zasilania).
