Montaż licznika hektarów na siewniku do buraków Becker

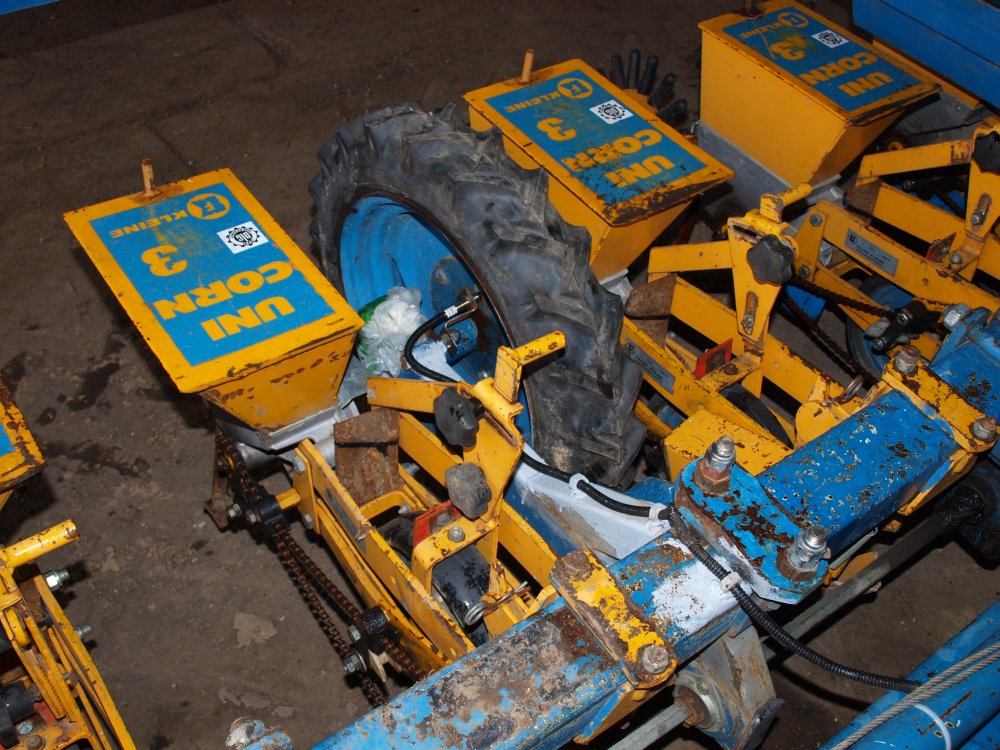

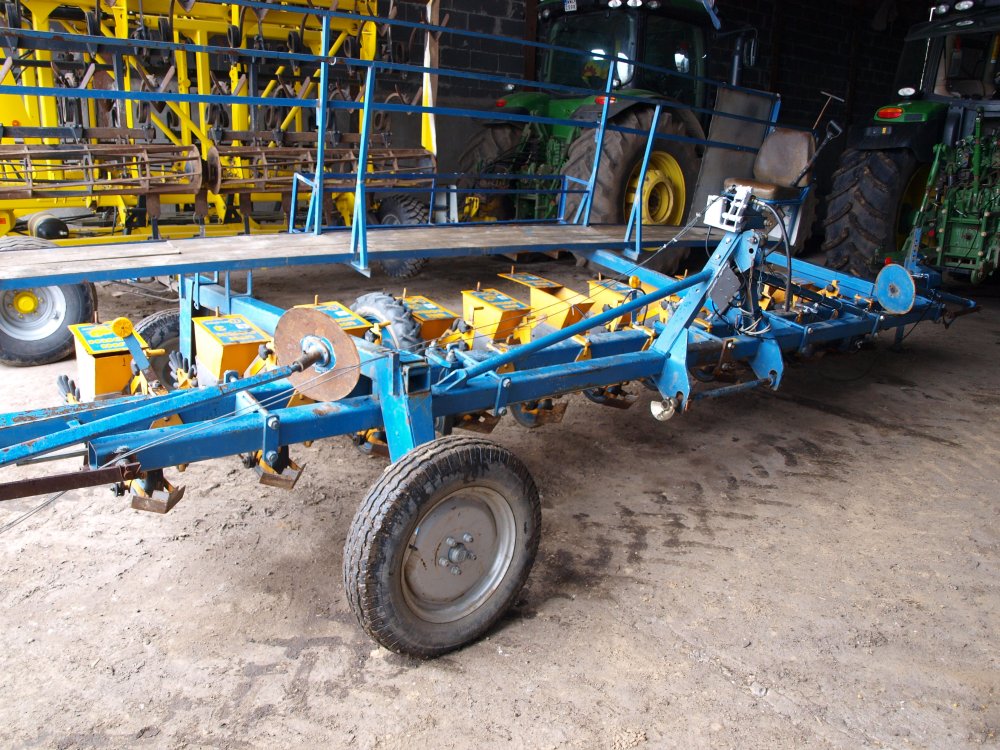

Zdjęcia przedstawiają montaż czujników: prędkości, liczenia przejazdów oraz niskiego poziomu ziarna na siewniku do buraków Becker.

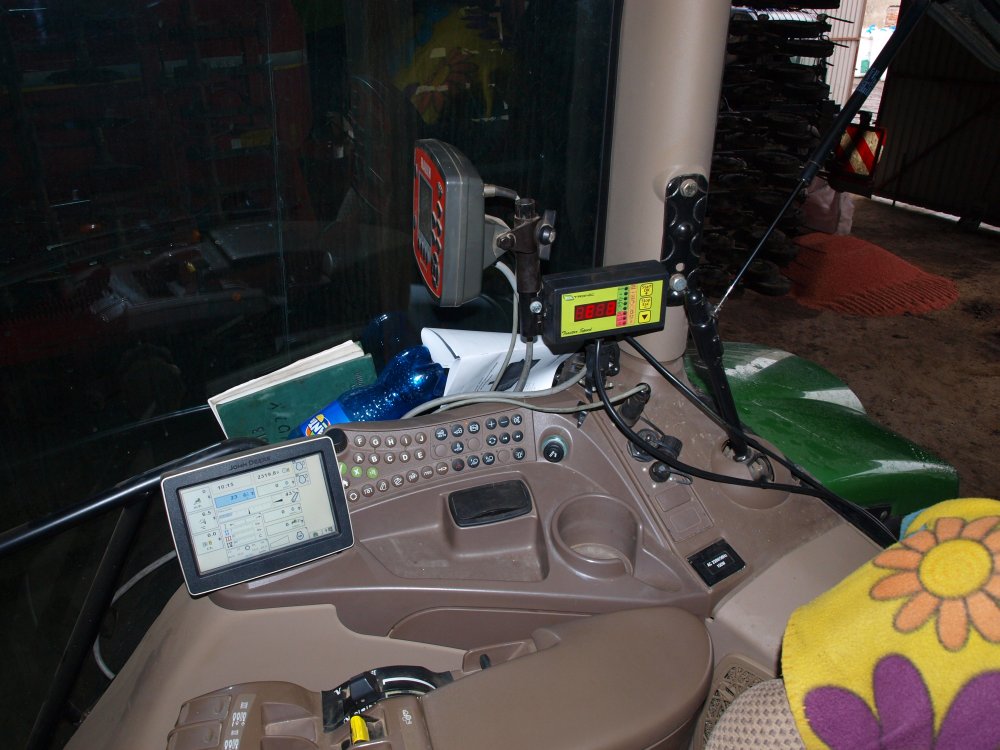

Taki montaż pozwala na uniezależnienie siewnika od ciągnika - można używać dowolnego ciągnika, wystarczy tylko zamontować licznik w kabinie i podłączyć zasilanie.

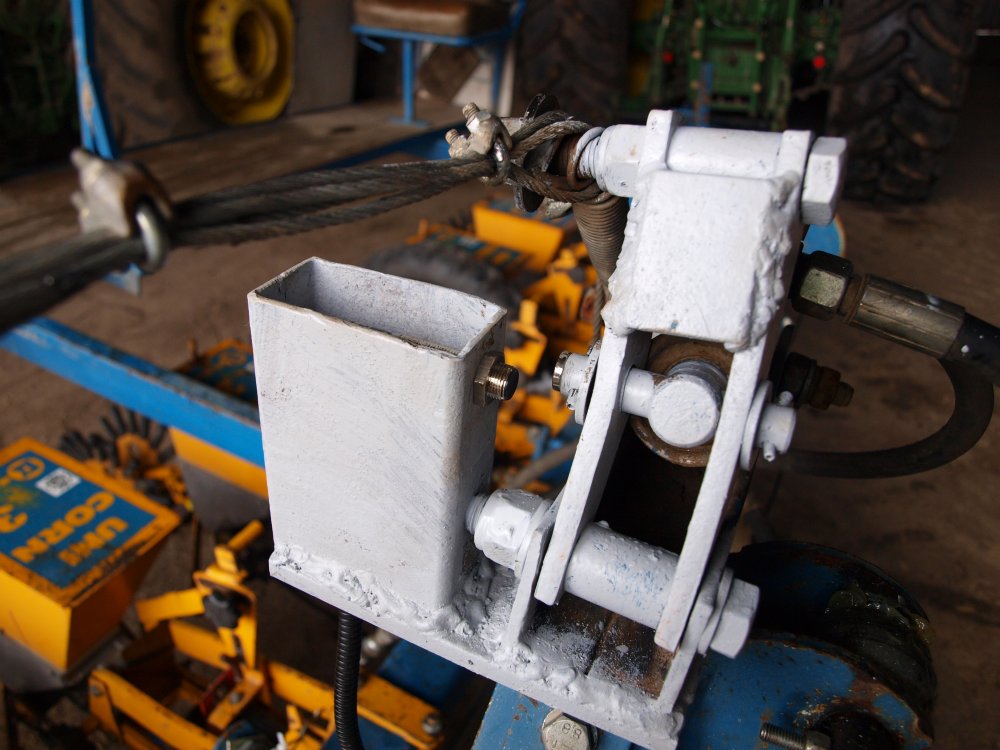

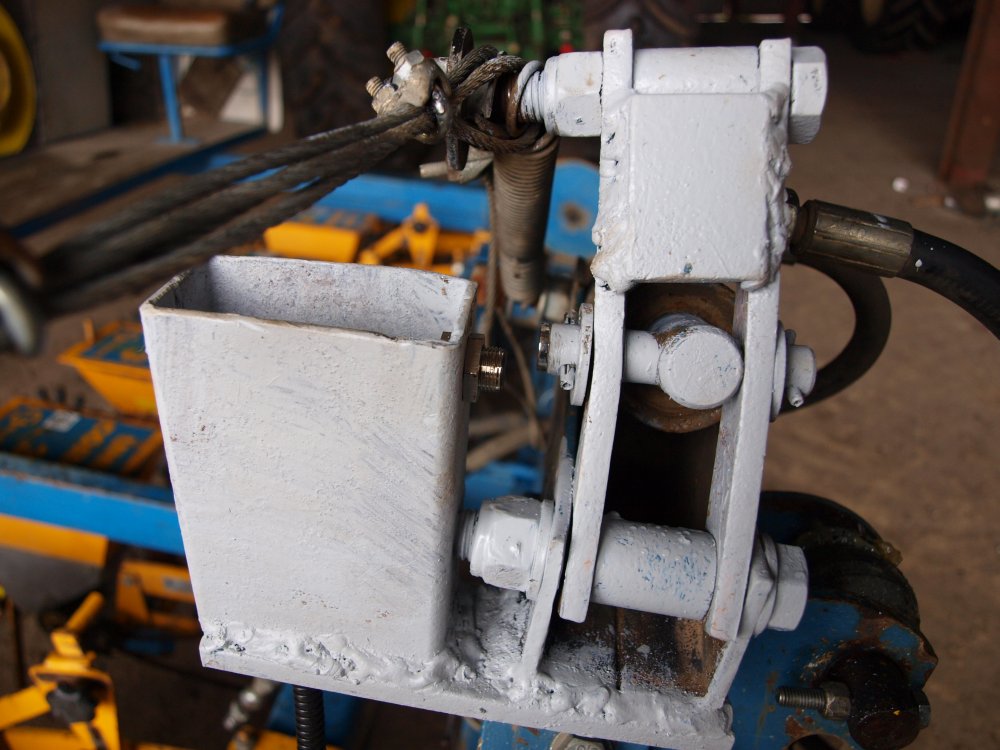

Klient oprócz liczenia powierzchni chciał także mieć funkcję liczenia przejazdów, ponieważ wykonywał podczas siewu ścieżki technologiczne - wyłączał jedną lub dwie sekcje zdejmując łańcuch. Dzięki temu miał zaznaczone, gdzie należy wjechać opryskiwaczem.Do liczenia został wykorzystany czujnik kontaktronowy (współpracuje z magnesem) zamontowany przy mechanizmie przełączania znaczników. Wybrano taki czujnik ze względu na spory luz mechanizmu i możliwość uszkodzenia czujnika indukcyjnego (który musiałby znajdować się ok 2-3 mm od elementu wykrywanego).

W przyszłości Klient planuje doposażyć licznik w możliwość sterowania ścieżkami oraz sprzęgło elektromagnetyczne pozwalające na zatrzymanie pracy sekcji bez wysiadania z kabiny.

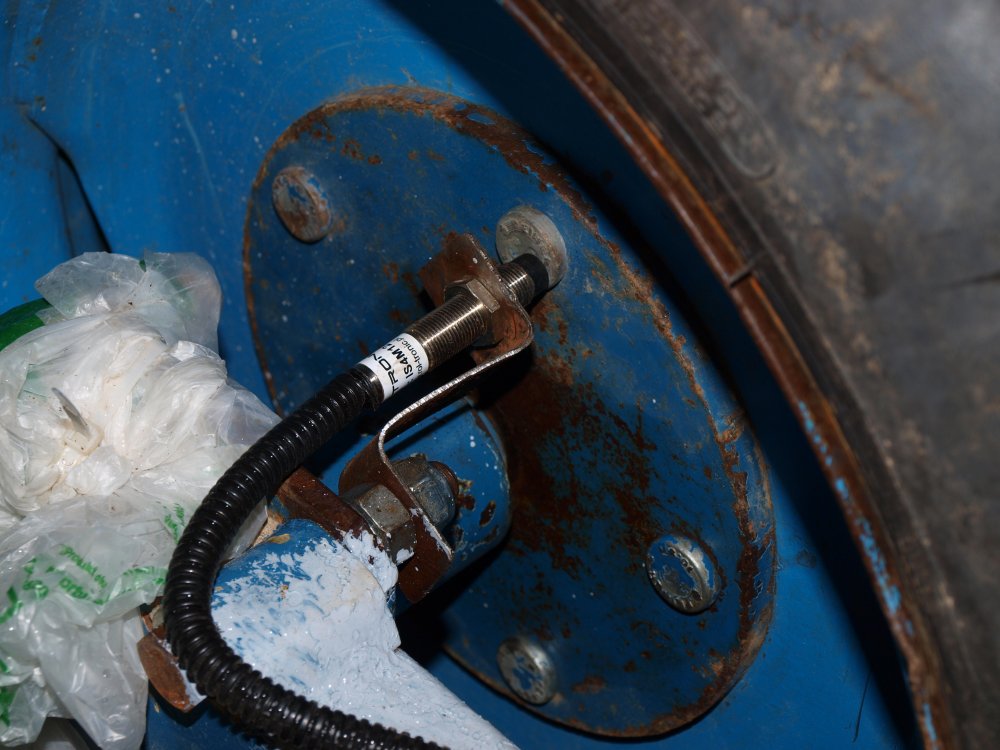

Czujnik prędkości został zamontowany przy kole, na przeciwko szpilek, w odległości ok 2mm od nich. Po montażu wykonano kilka obrotów kołem aby upewnić się, że szpilki nie zahaczą o czujnik i go nie uszkodzą.

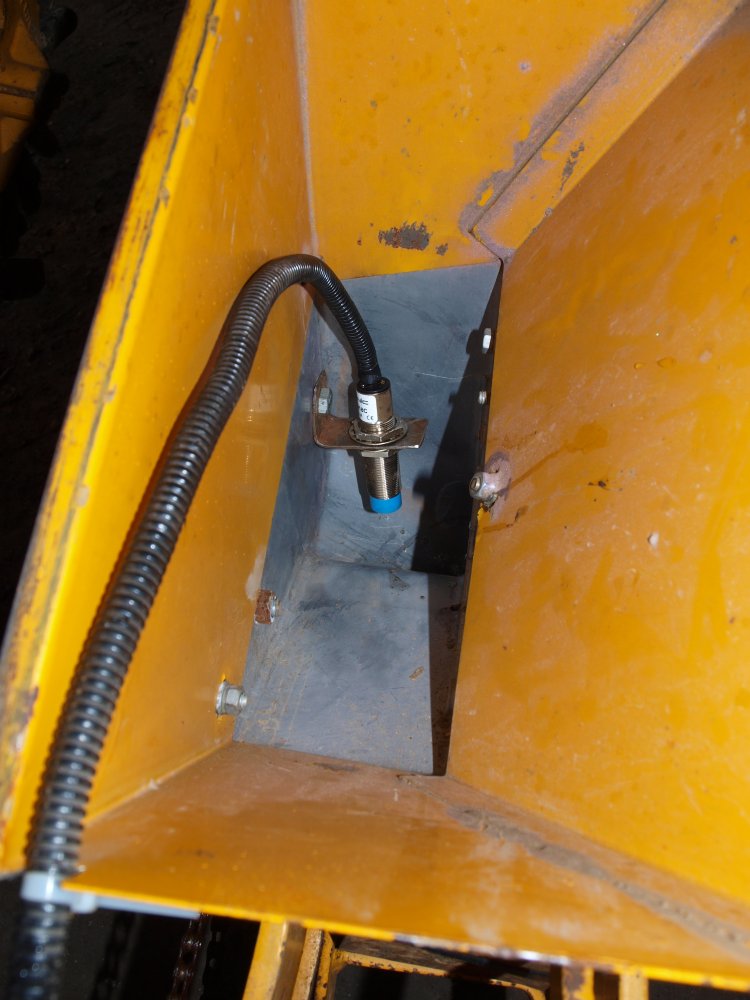

Czujnik niskiego poziomu ziarna został zamontowany wewnątrz zbiornika na ziarno jednej z sekcji wysiewających.
