Montaż licznika w Ursus 1224

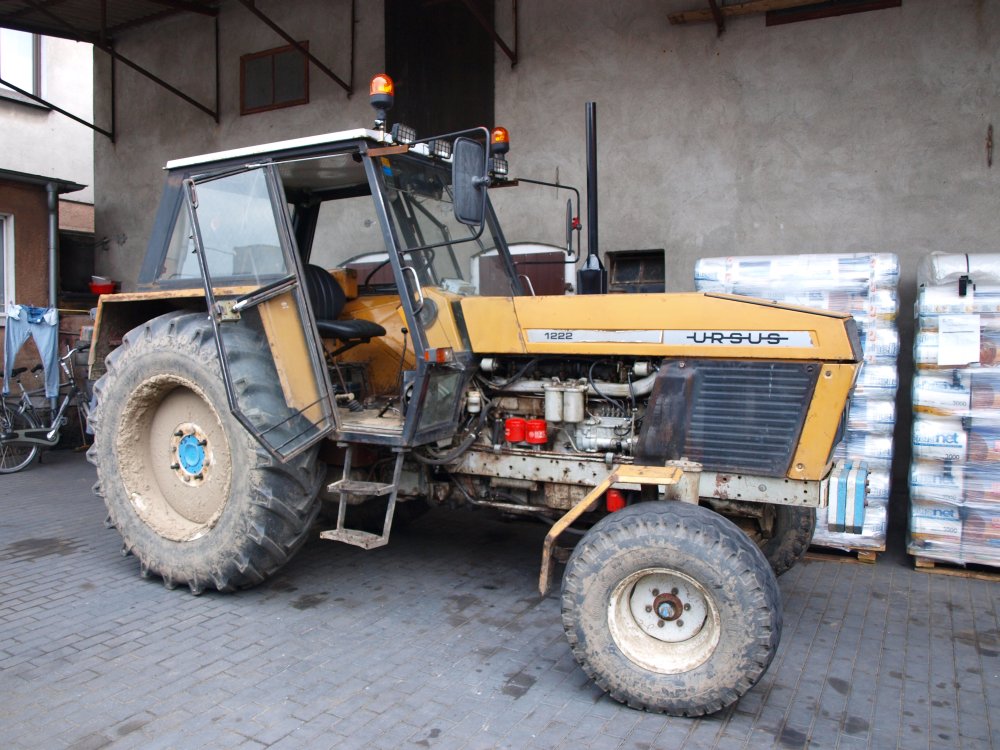

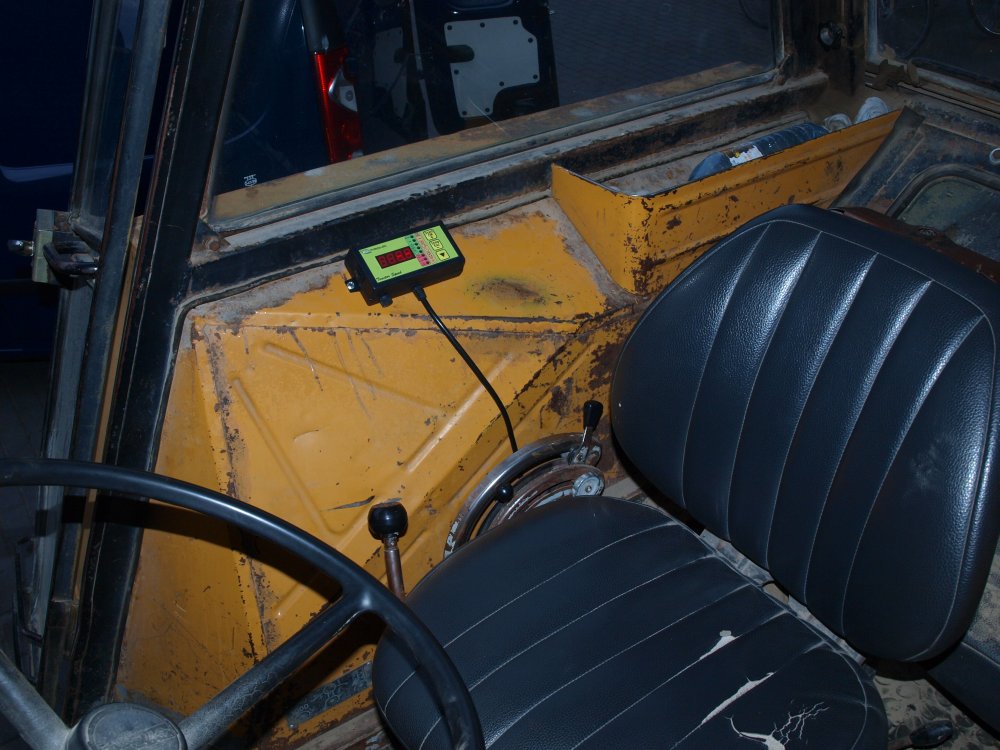

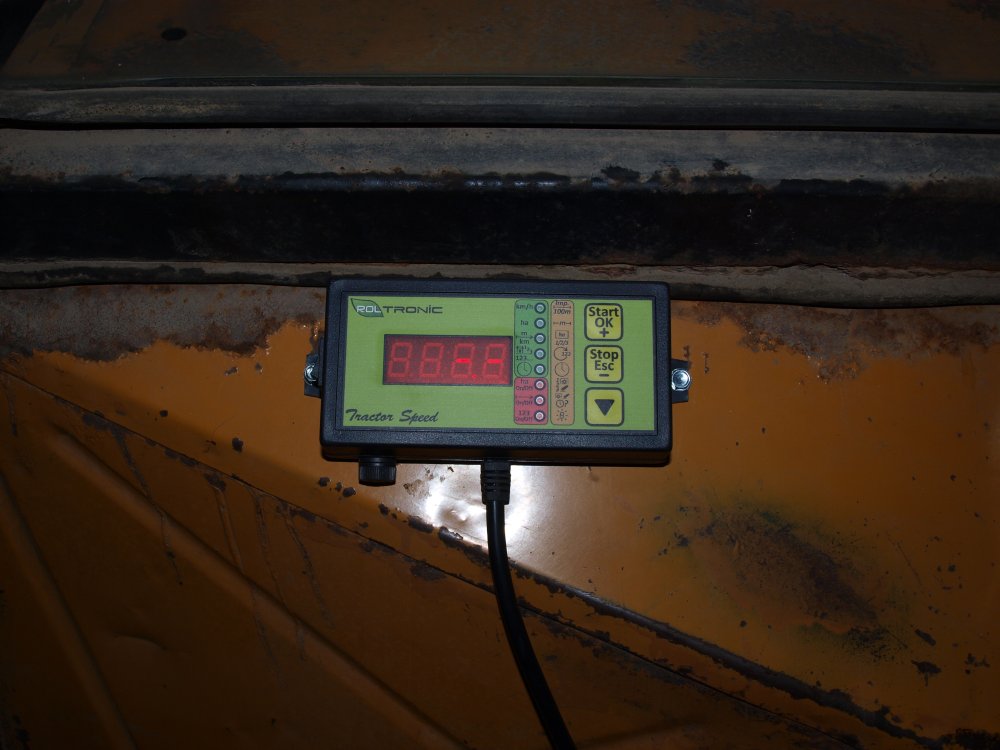

Zdjęcia przedstawiają montaż licznika Tractor Speed w ciągniku Ursus 1224.

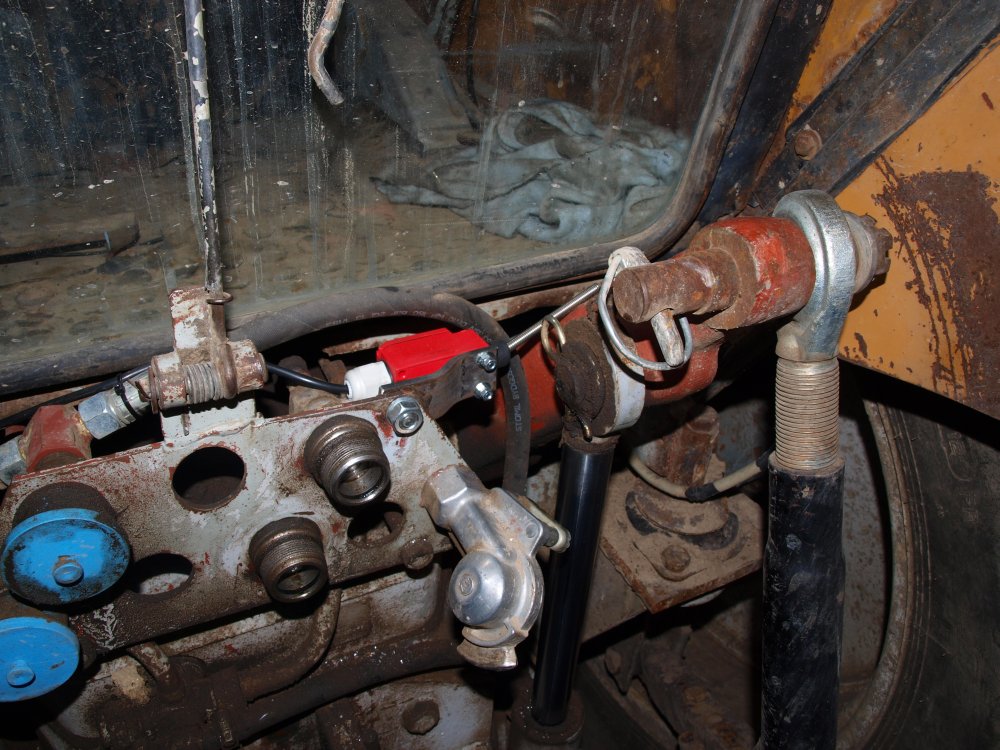

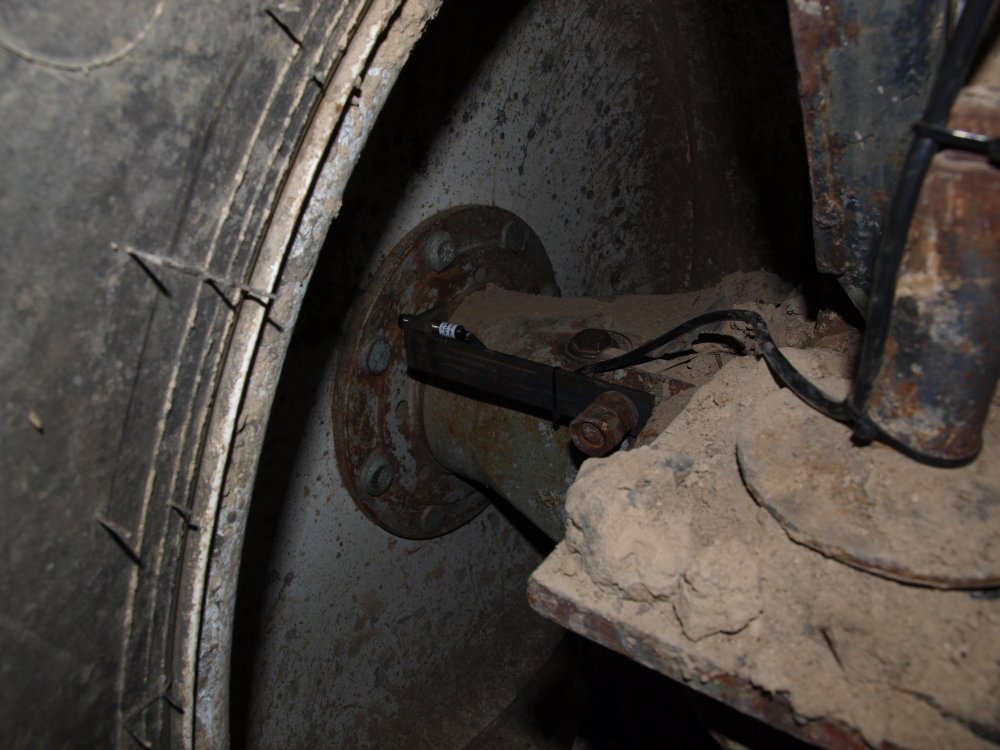

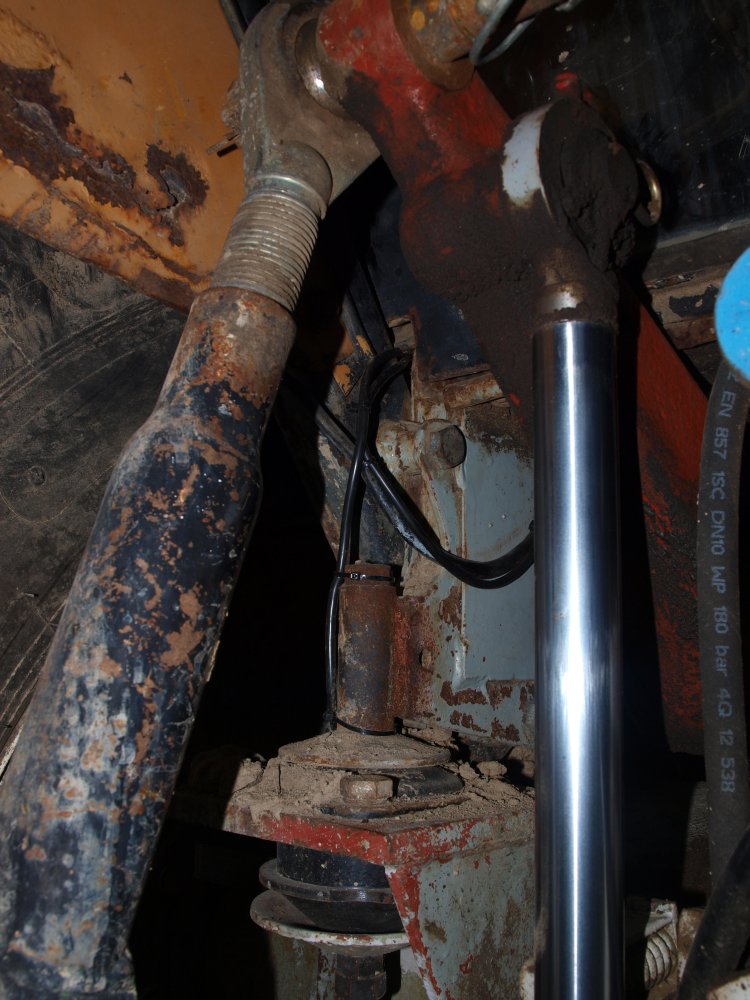

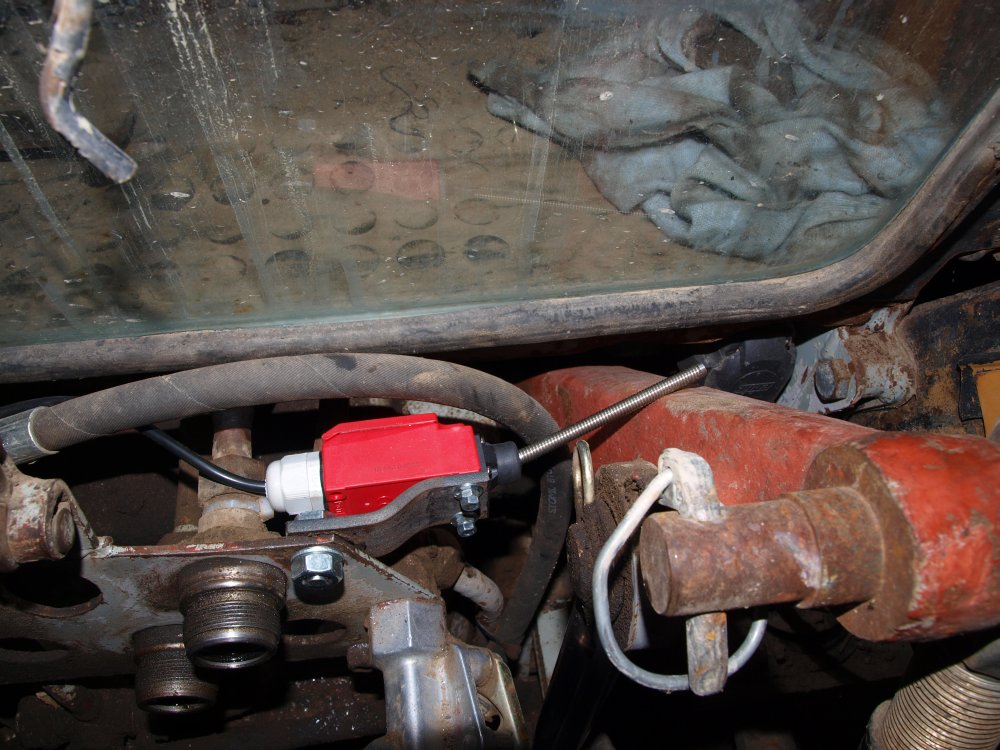

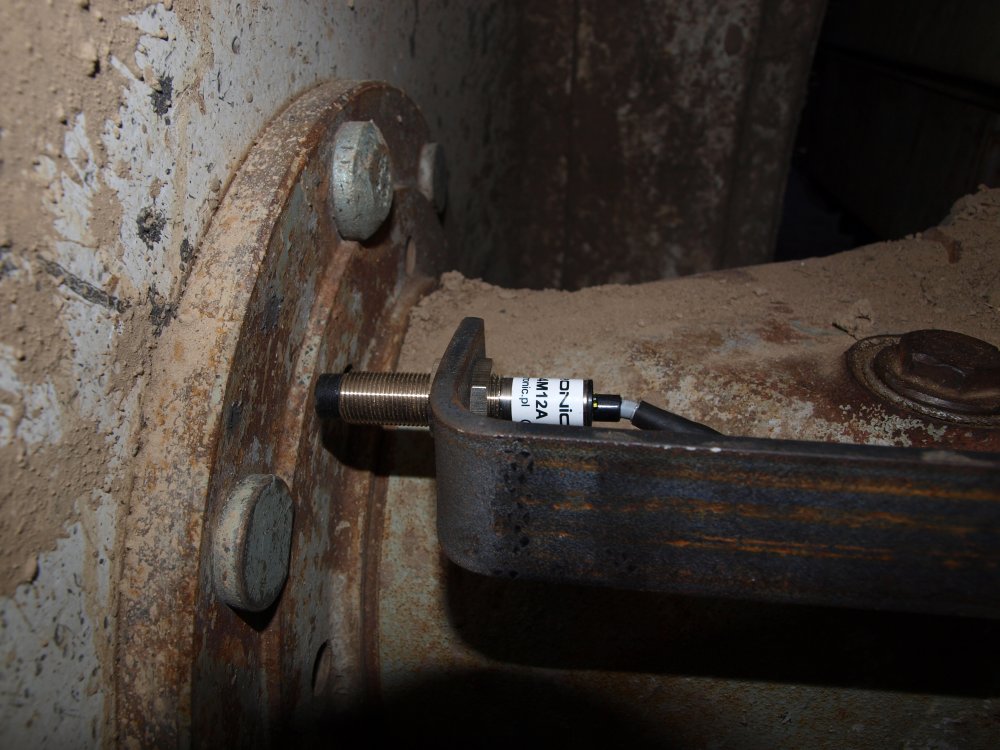

Czujnik prędkości jest zamontowany w odległości ok. 2mm od szpilki. Natomiast palcowy czujnik TUZ jest wychylany, gdy TUZ jest w górnym położeniu.

Ciągnik pracuje z kołami bliźniaczymi, które są przykręcane za pomocą czterech dłuższych szpilek. Mają one nieco większe łepki od szpilek fabrycznych, przez co czujnik prędkości "widzi" tylko te cztery większe szpilki. Do pomiaru prędkości to w zupełności wystarczy, pomiar drogi i powierzchni mogą być przez to nieco mniej dokładne.

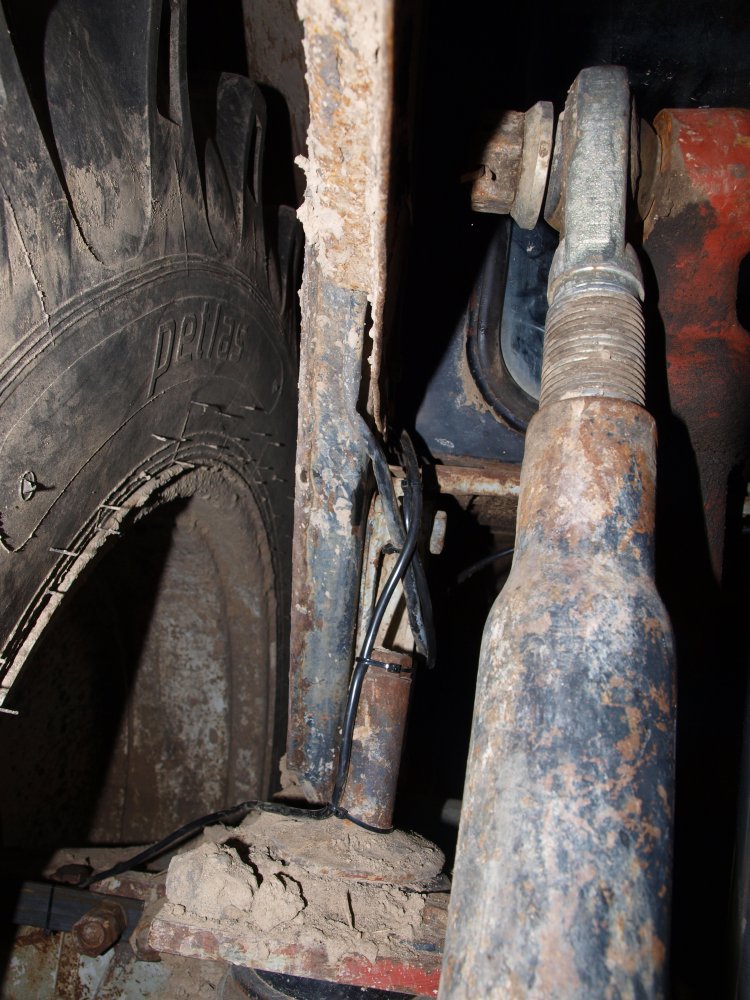

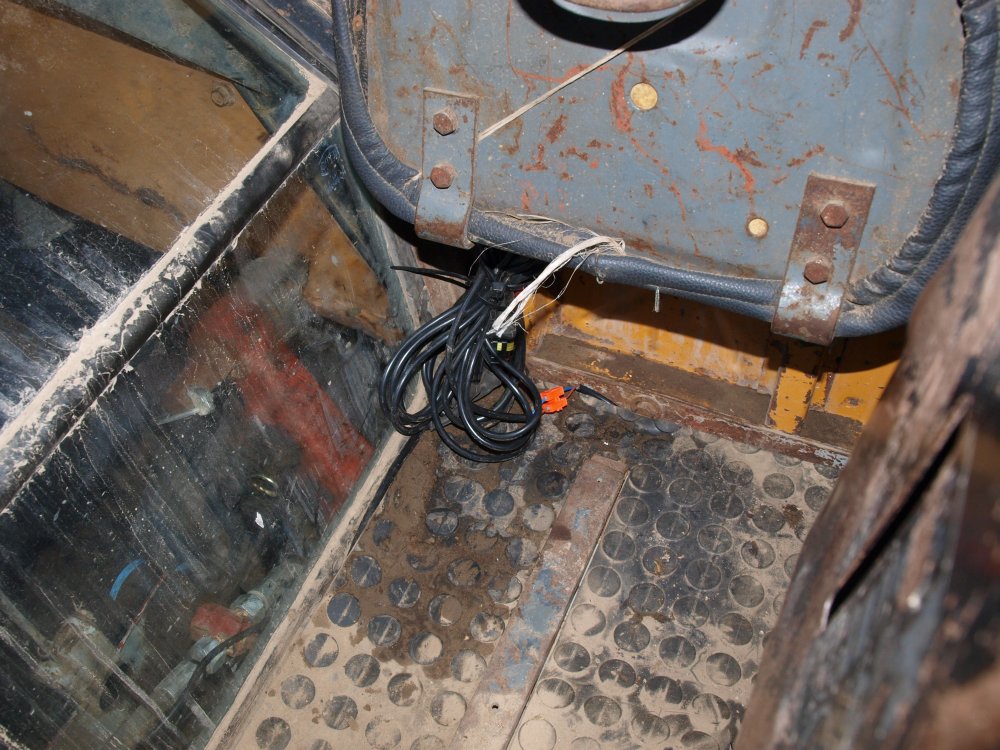

Przewody zostały poprowadzone pod kabiną i wprowadzone do kabiny z lewej strony u dołu błotnika. Nadmiar przewodów został przymocowany pod siedzeniem pasażera. Do kolumny kierowniczej doprowadzono dodatkowy przewód zasilający i podłączono do fabrycznego bezpiecznika w miejscu, w którym pojawia się zasilanie po włożeniu kluczyka. Dzięki temu licznik pracuje cały czas gdy jeździ się ciągnikiem.

Masa zasilania została wzięta z jednej ze śrub pod kokpitem zegarów.
