Montaż licznika w kombajnie New Holland TC54

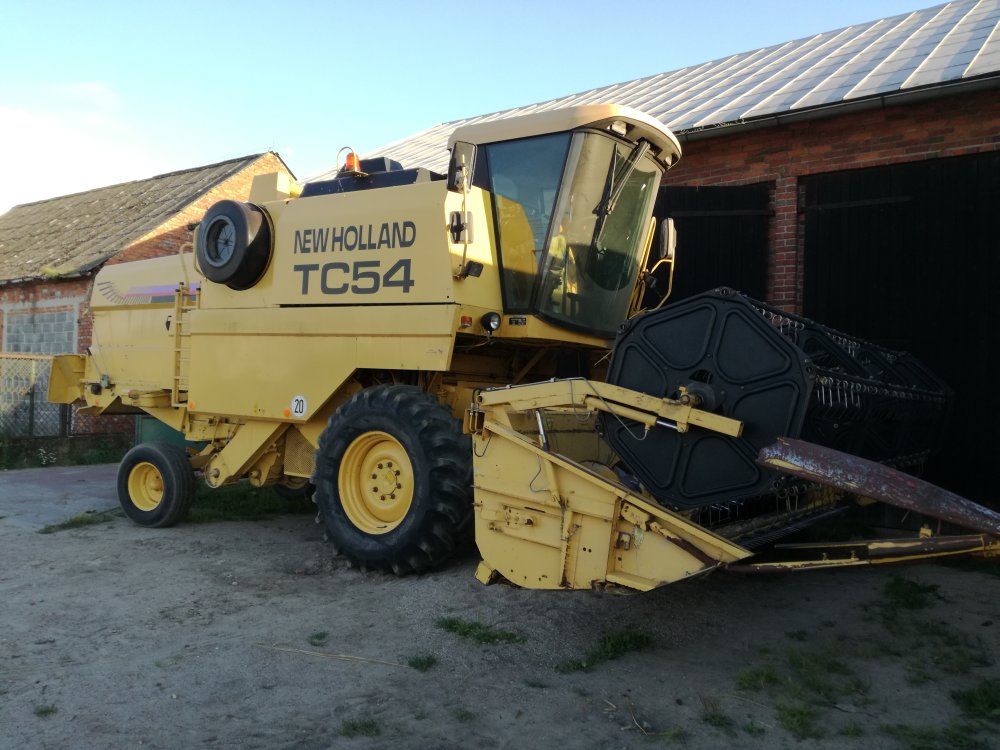

Zdjęcia przedstawiają montaż licznika Tractor Speed w kombajnie New Holland TC54.

Licznik był montowany tuż po zakupie kombajnu, już w trakcie żniw.

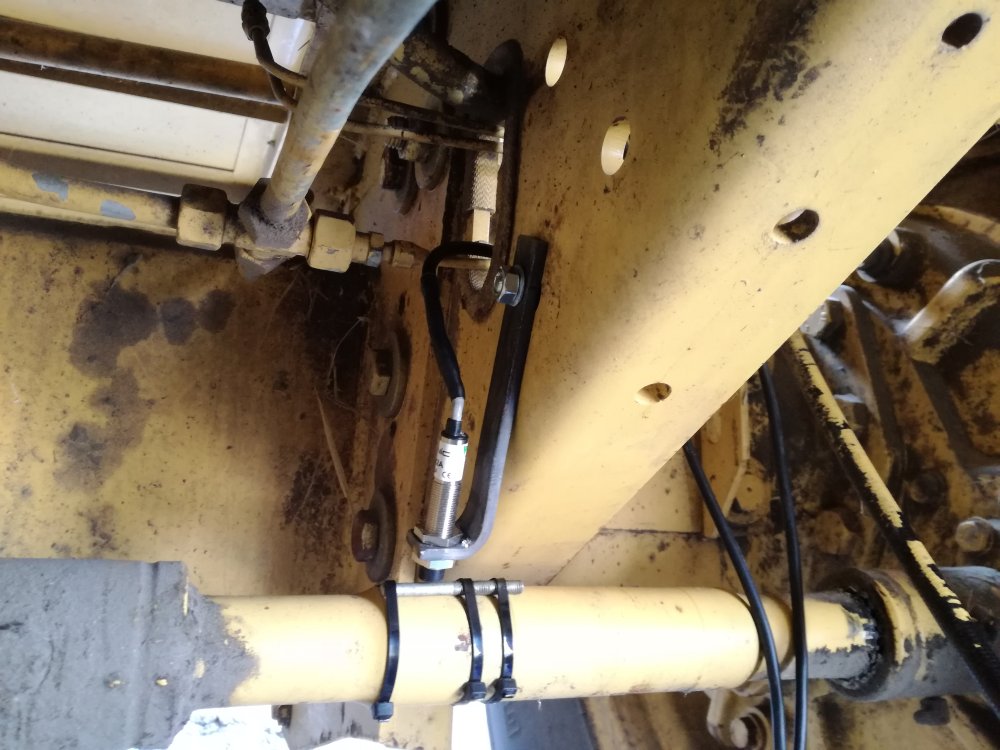

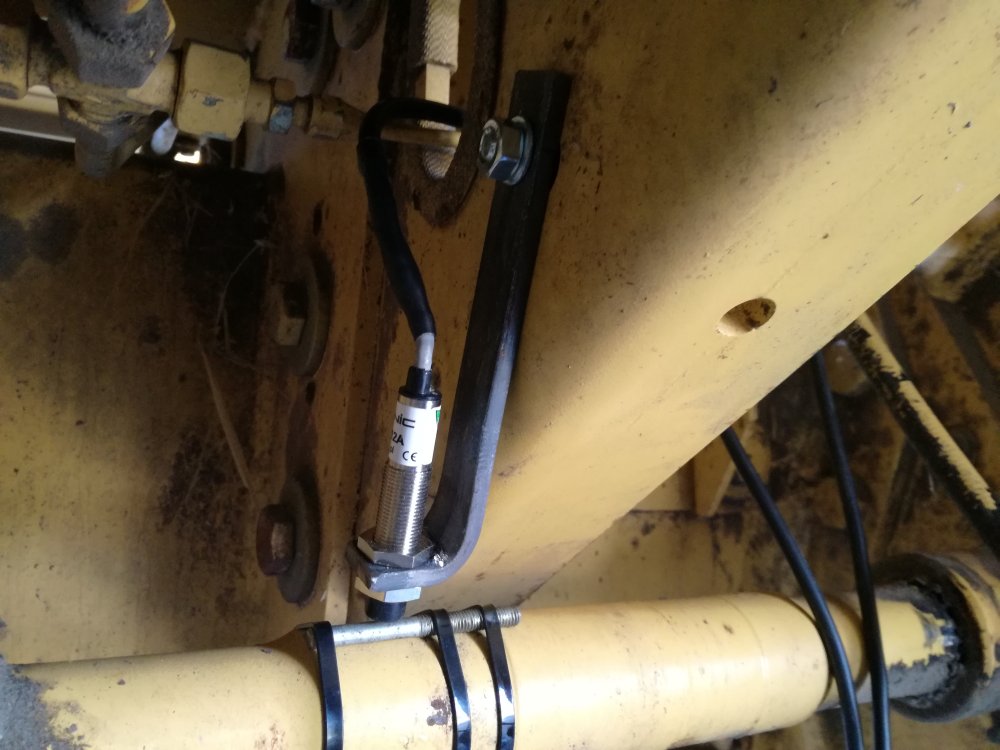

Czujnik prędkości jest zamontowany w odległości ok. 1-2mm od śruby M6 (wykorzystano tylko część śruby z gwintem, bez główki). Śruba z kolei jest przymocowana opaskami do półosi napędzającej zwolnicę prawego koła. Montaż przy użyciu opasek jest prosty, trwały i nie ingeruje w sam wał. Montując opaski należy zwróćić uwagę na luzy boczne półośki - w tym przypadku wynosił on ok 1cm (po chwyceniu półosi ręką można nią było przesuwać na boki o ok 1cm). Opaski powinny być tak zamontowane, aby po przesunięciu półośki nie zahaczały o czujnik - grozi to jego uszkodzeniem.

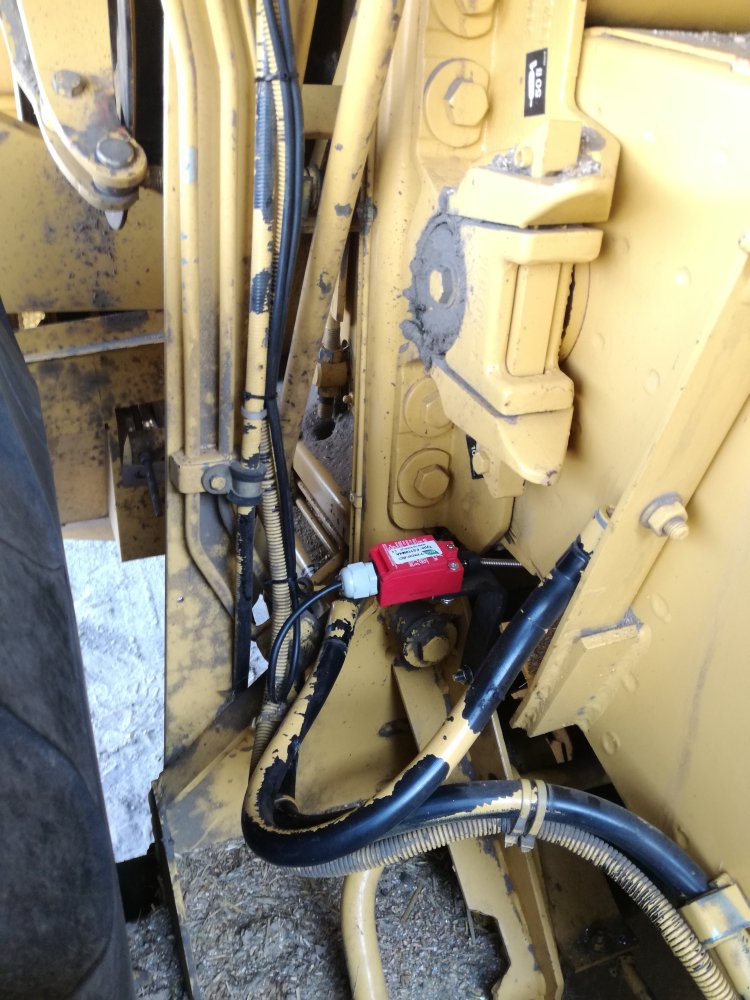

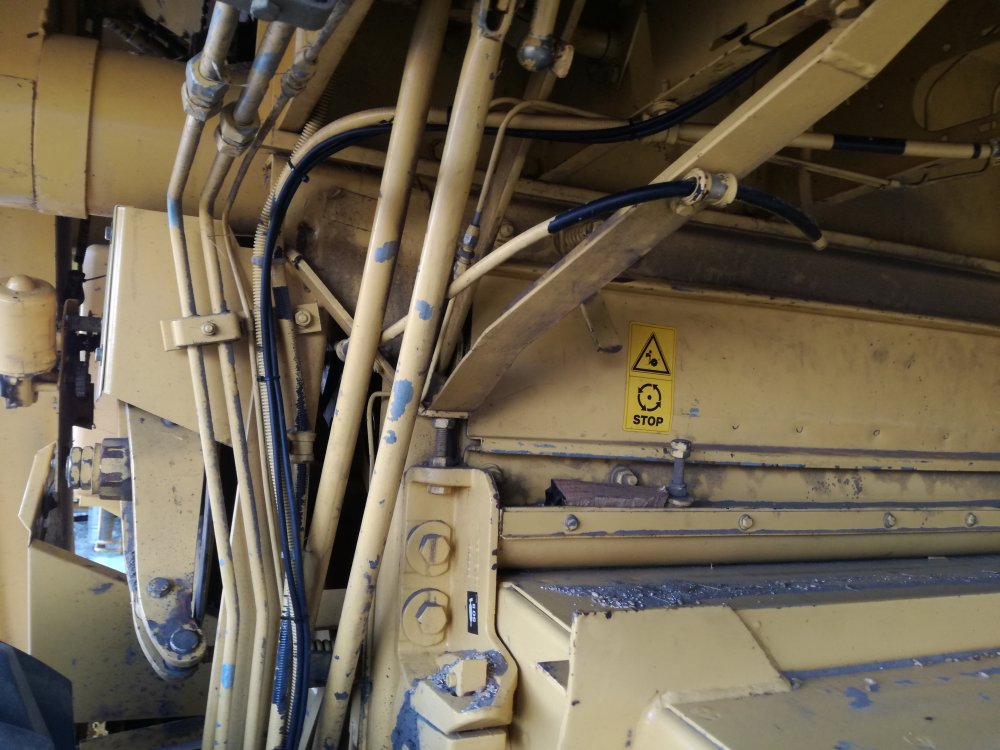

Palcowy czujnik uniesienia zespołu żniwnego znajduje się przy przenośniku pochyłym i jest wychylany gdy zespół żniwny jest opuszczony do pozycji roboczej.

Wysokością montażu czujnika przenośnika pochyłego można regulować wysokość uniesienia zespołu żniwnego, od której będzie ono "zauważone" przez licznik i spowoduje wstrzymanie zliczania powierzchni. Montaż uchwytu do ramy tylko jedną śrubą umożliwia swobodne przestawianie czujnika do uzyskania pożądanego położenia.

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

• praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
• pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.

Podczas montażu wykorzystano drugi sposób. Wybrany sposób najlepiej podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.

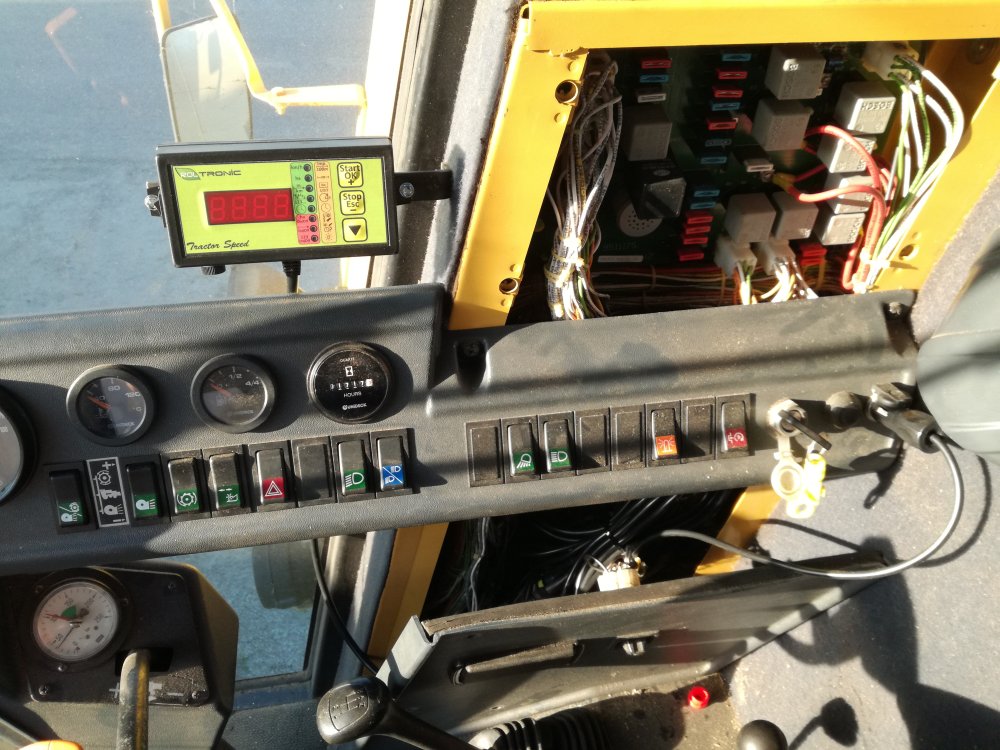

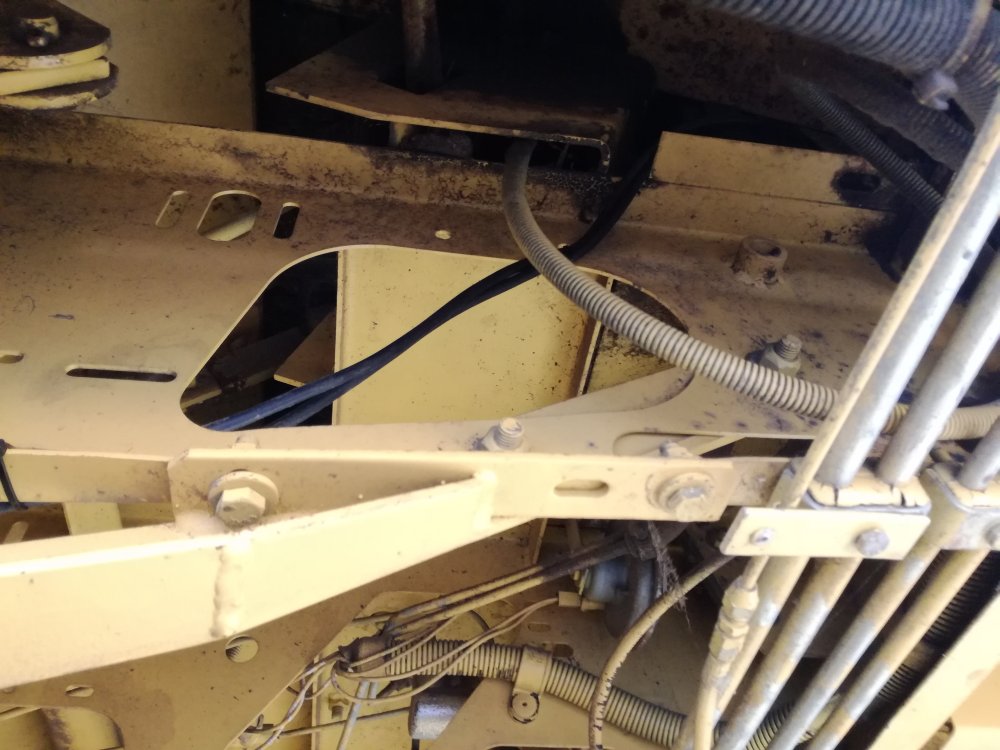

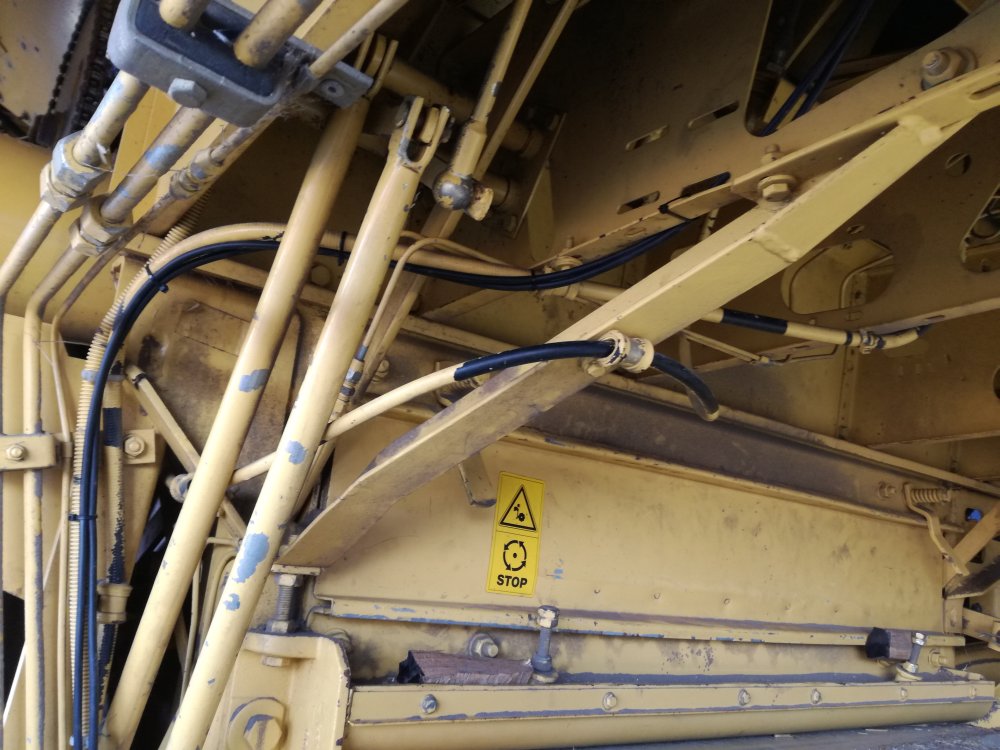

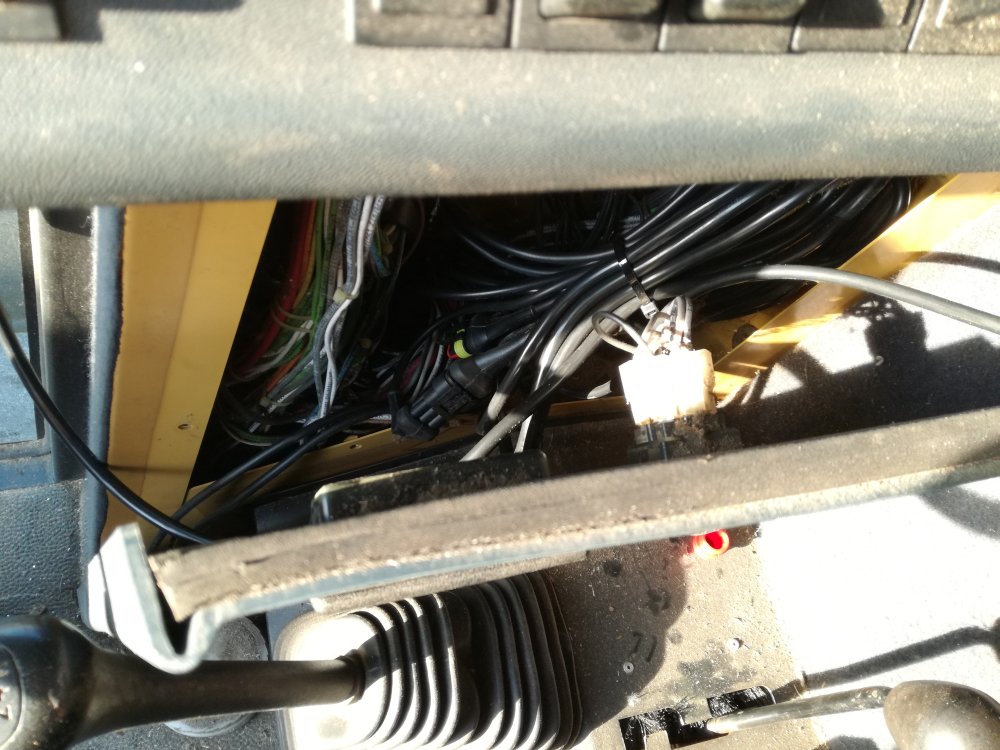

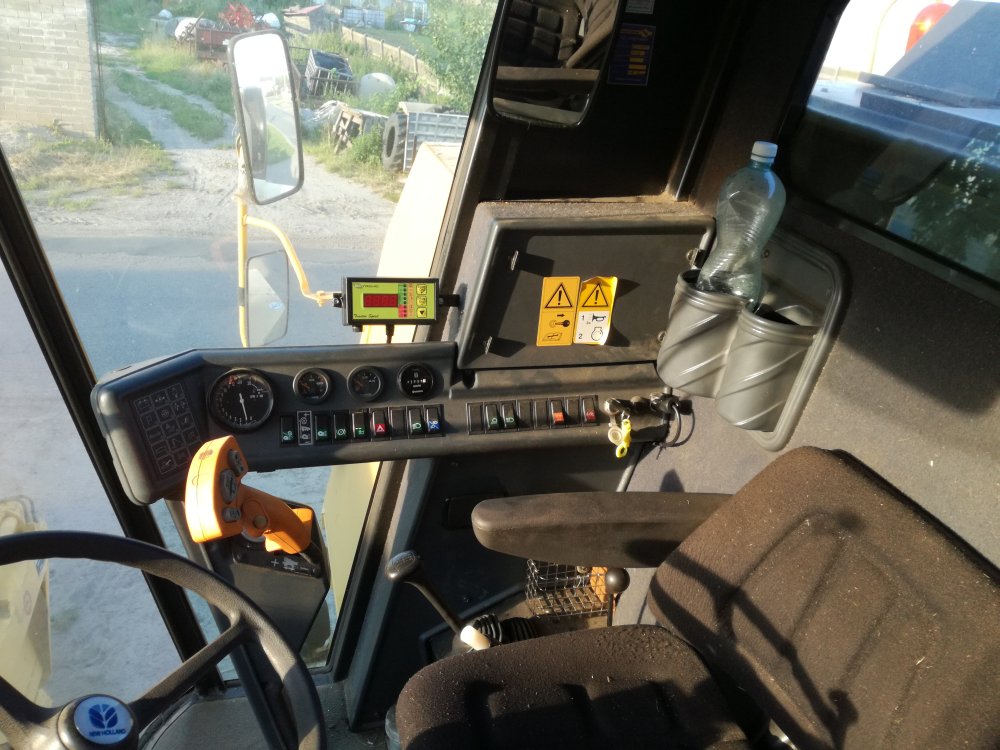

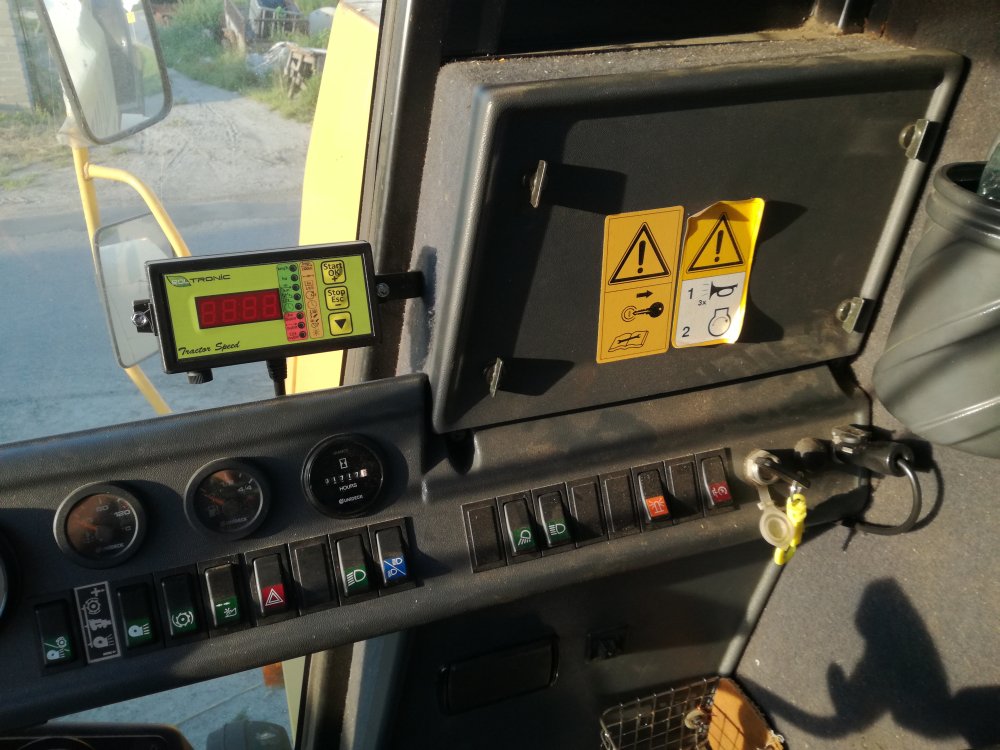

Przewody od czujników zostały wprowadzone do kabiny przez kokpit z prawej strony, od dołu podestu są otwory, przez które są wprowadzone do kokpitu przewody z instalacji. Było tam wystarczająco dużo miejsca, aby przeprowadzić złączki. Po zamontowaniu licznika nadmiar przewodu zwinięto i schowano w kokpicie pod skrzynką z bezpiecznikami. Zasilanie jest wzięte z fabrycznego gniazda - jest to gniazdo okrągłe, mniejsze od zapalniczki. Nasze wtyki są uniwersalne i pasują zarówno do gniazd zapalniczki jak i tych mniejszych.
