Montaż licznika w sieczkarni Claas Jaguar 690

Zdjęcia przedstawiają montaż licznika Tractor Speed w sieczkarni Claas Jaguar 690.

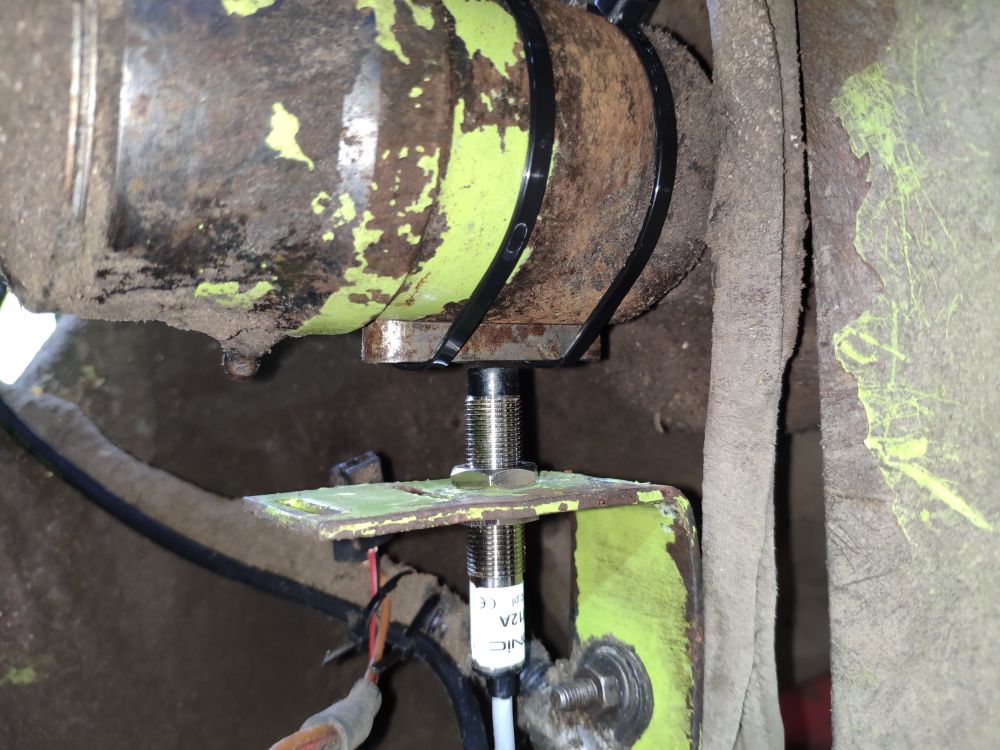

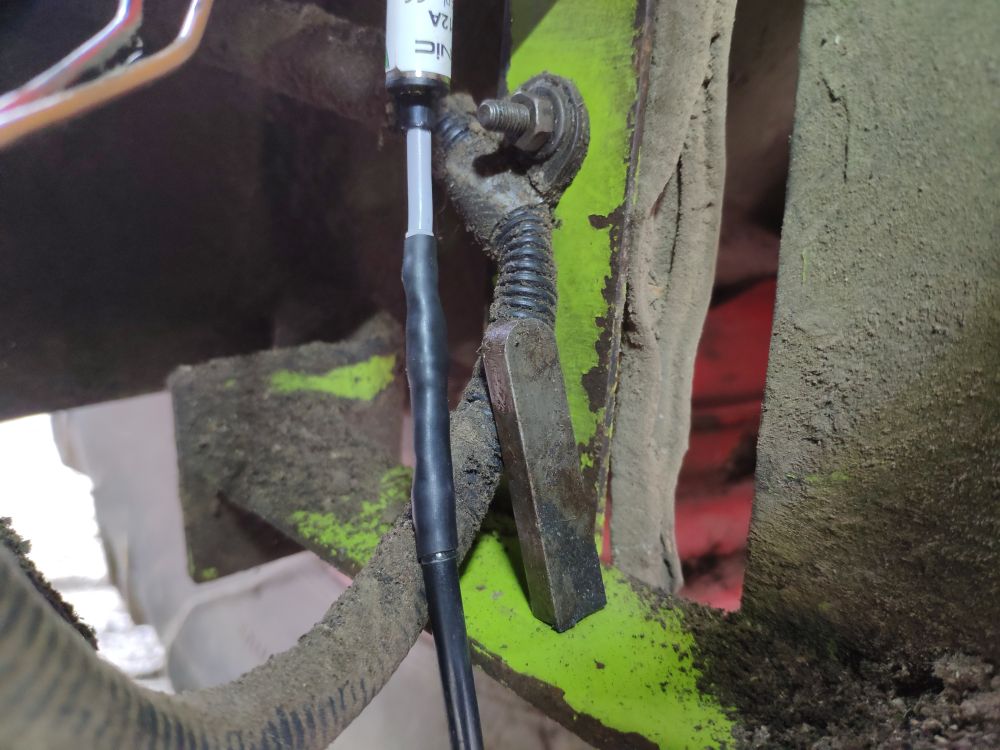

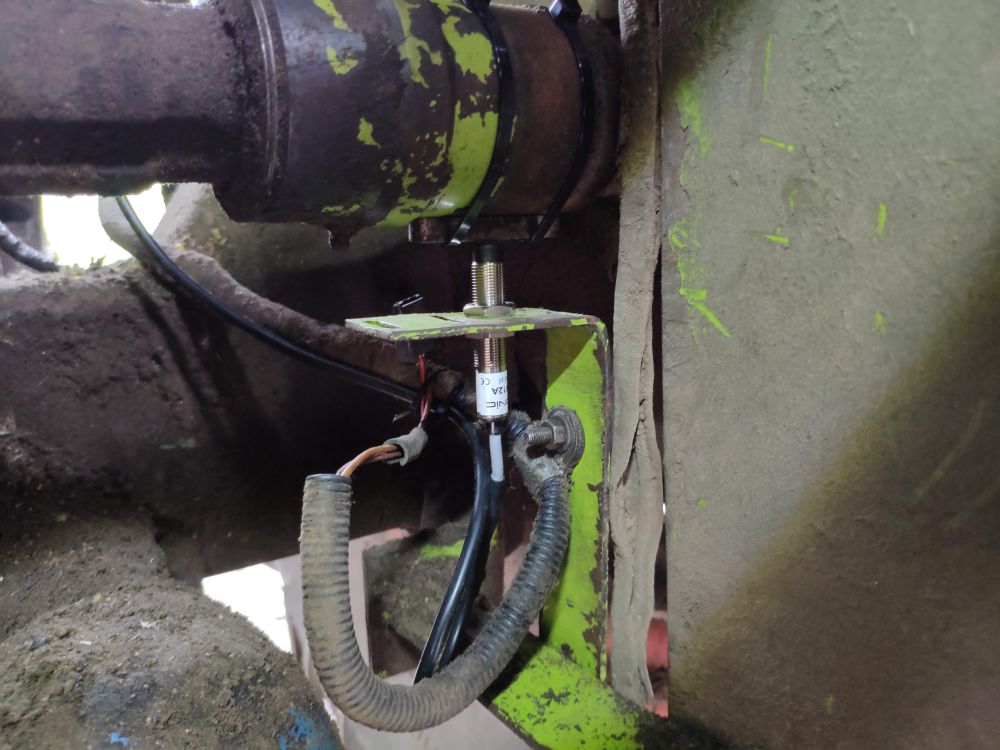

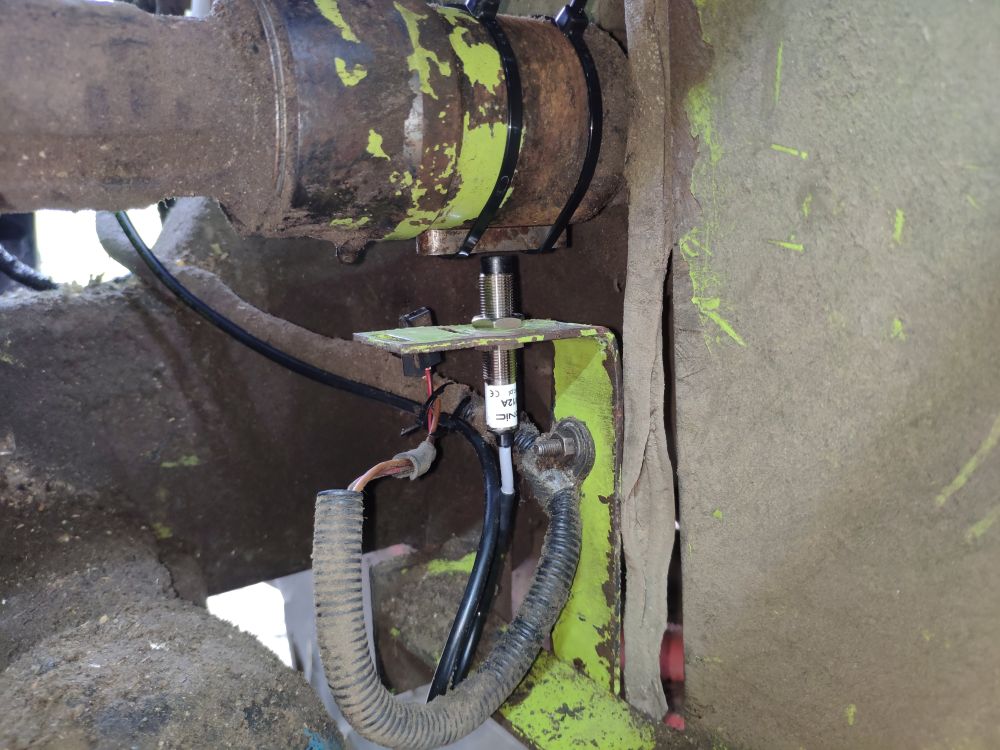

Czujnik prędkości jest zamontowany w odległości ok. 1-2mm od stalowego klina. Klin z kolei jest przymocowany opaskami do półosi napędzającej zwolnicę prawego koła. Montaż przy użyciu opasek jest prosty, trwały i nie ingeruje w sam wał.

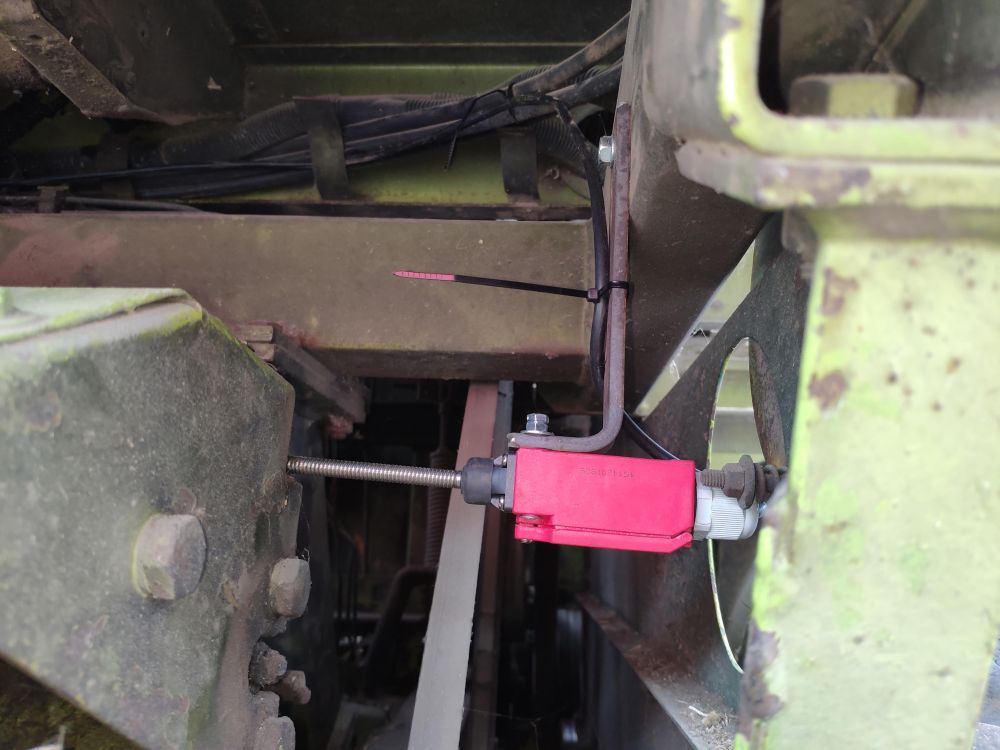

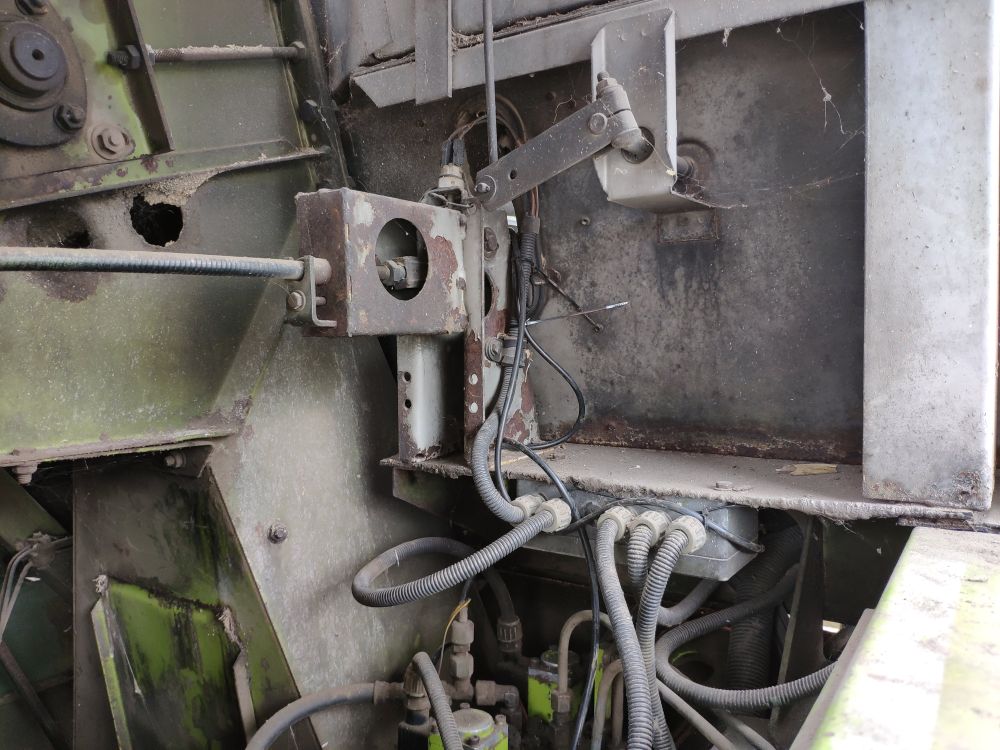

Palcowy czujnik uniesienia przystawki tnącej znajduje się pod podestem operatora i jest wychylany gdy przystawka tnąca jest podnoszona.

Miejscem montażu czujnika palcowego można regulować wysokość uniesienia przystawki, od której będzie ono "zauważone" przez licznik i spowoduje wstrzymanie zliczania powierzchni. Dlatego też uchwyt tego czujnika jest przymocowany do ramy tylko jedną śrubą (wkrętem).

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

• praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
• pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.

Podczas montażu wykorzystano pierwszy (standardowy) sposób. Wybrany sposób należy podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.

Co ciekawe, w tej sieczkarni był już zamontowany oryginalny licznik (Bordmonitor), został przez któregoś z poprzednich właścicieli zdemontowany. Pozostały wiązki i czujniki, które jednak nie zostały wykorzystane - zamontowano nowe czujniki.
