Montaż licznika w kombajnie Bizon Rekord Z058

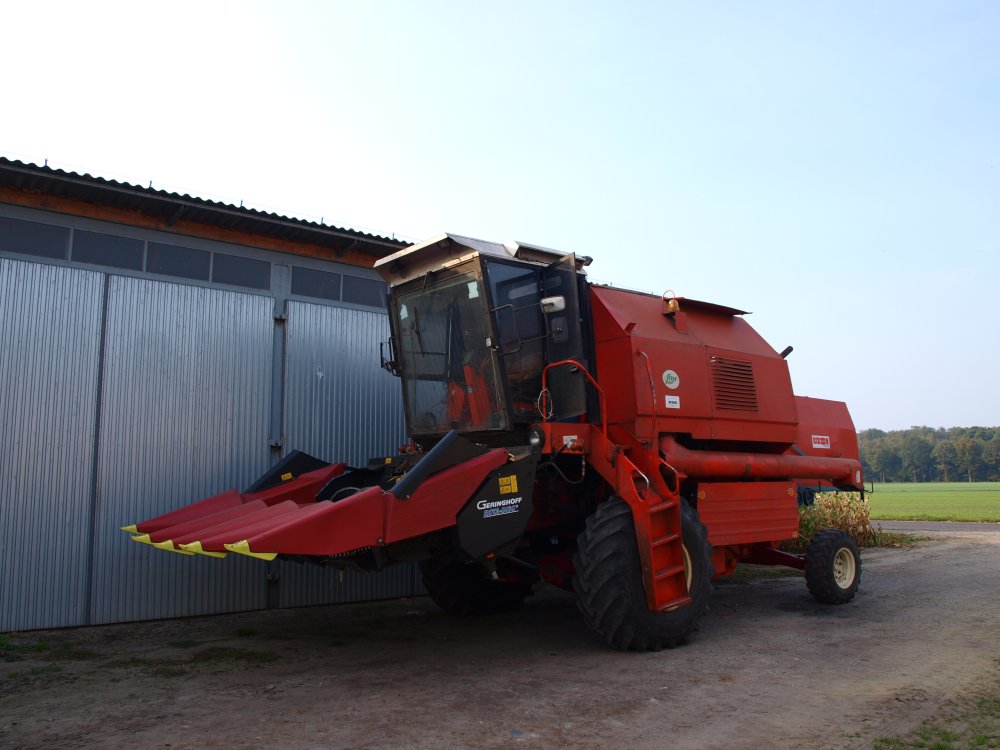

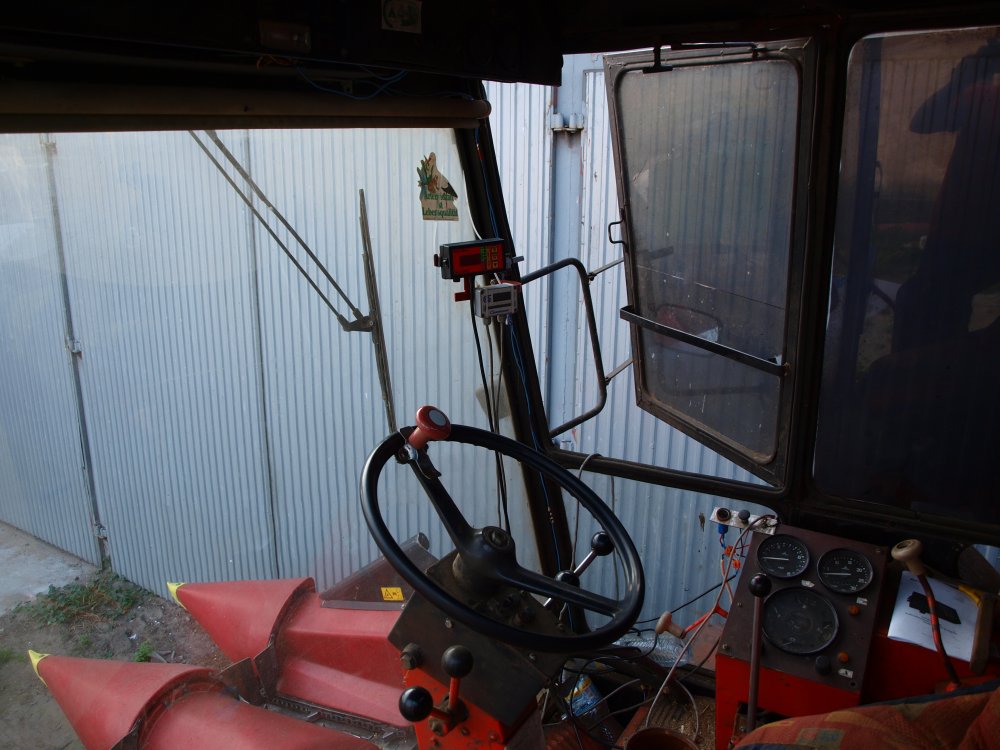

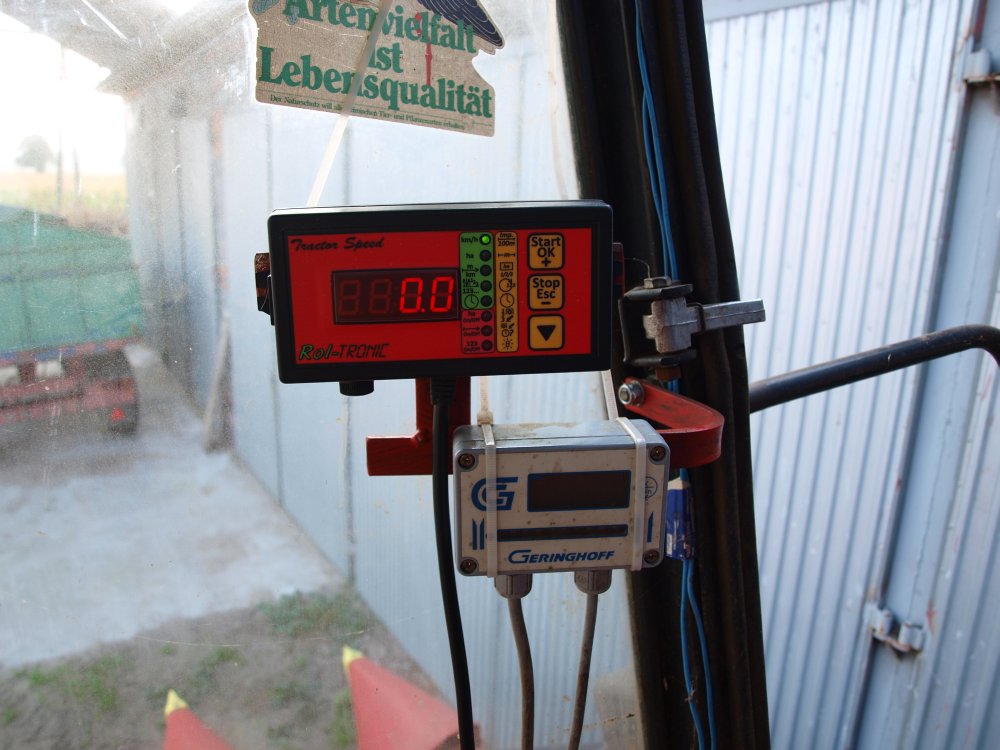

Zdjęcia przedstawiają montaż licznika Tractor Speed w kombajnie Bizon Rekord Z058. Kombajn jest używany do usługowego omłotu zbóż i kukurydzy.

Licznik był montowany tuż przed rozpoczęciem żniw kukurydzianych.

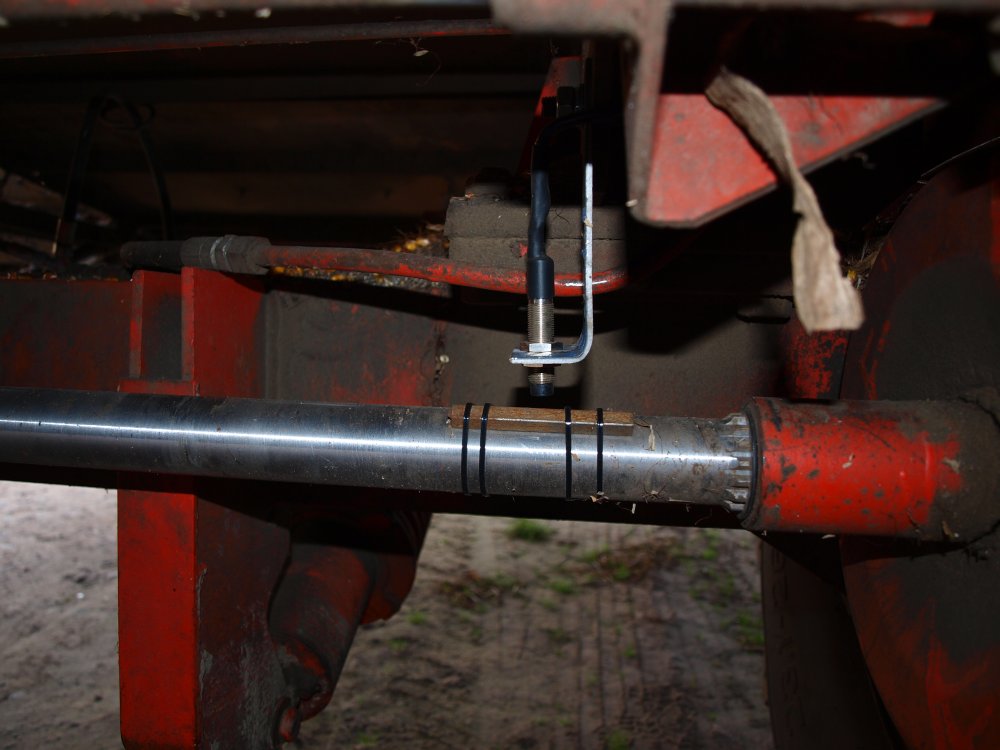

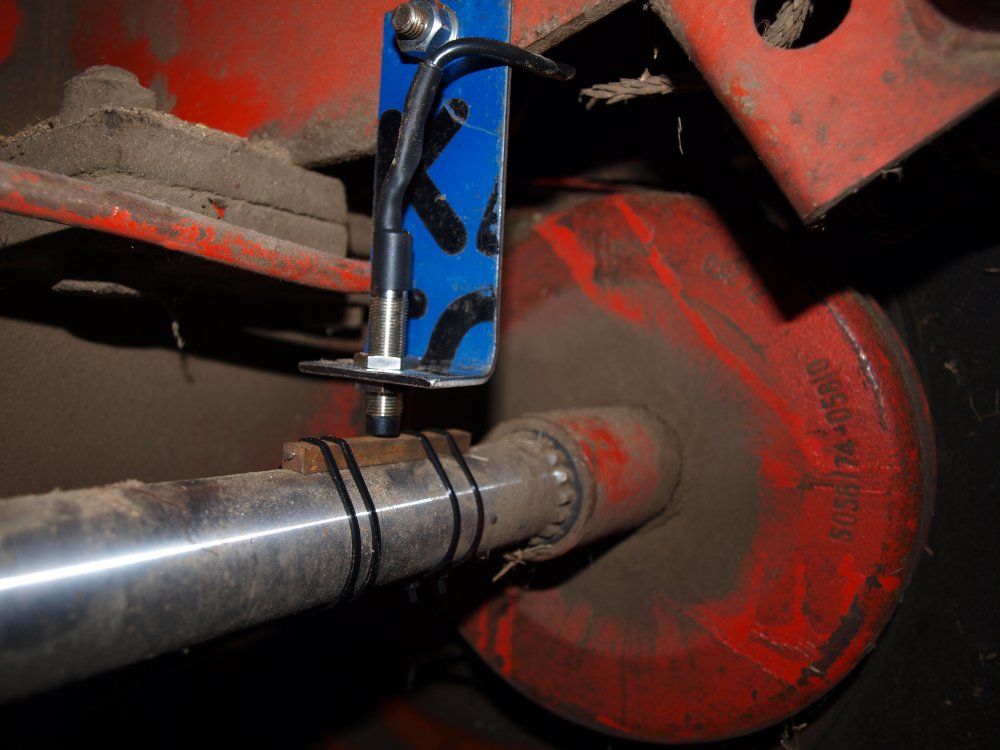

Czujnik prędkości jest zamontowany w odległości ok. 1mm od klina o kształcie kwadratu. Klin z kolei jest przymocowany opaskami do półosi napędzającej zwolnicę prawego koła. Montaż przy użyciu opasek jest prosty, trwały i nie ingeruje w sam wał.

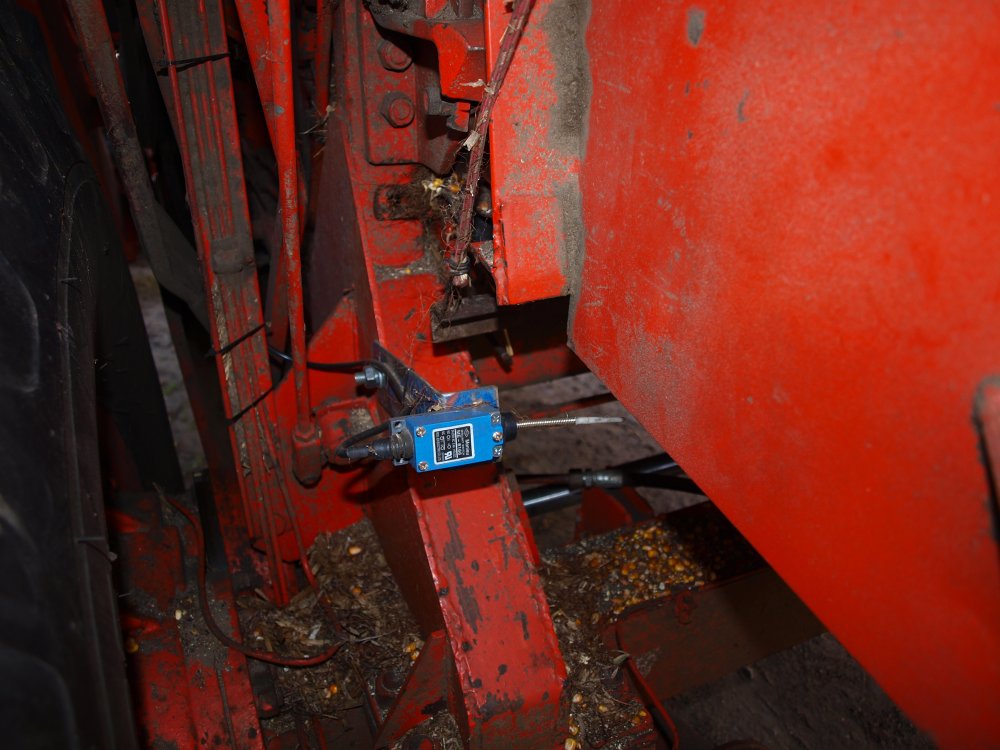

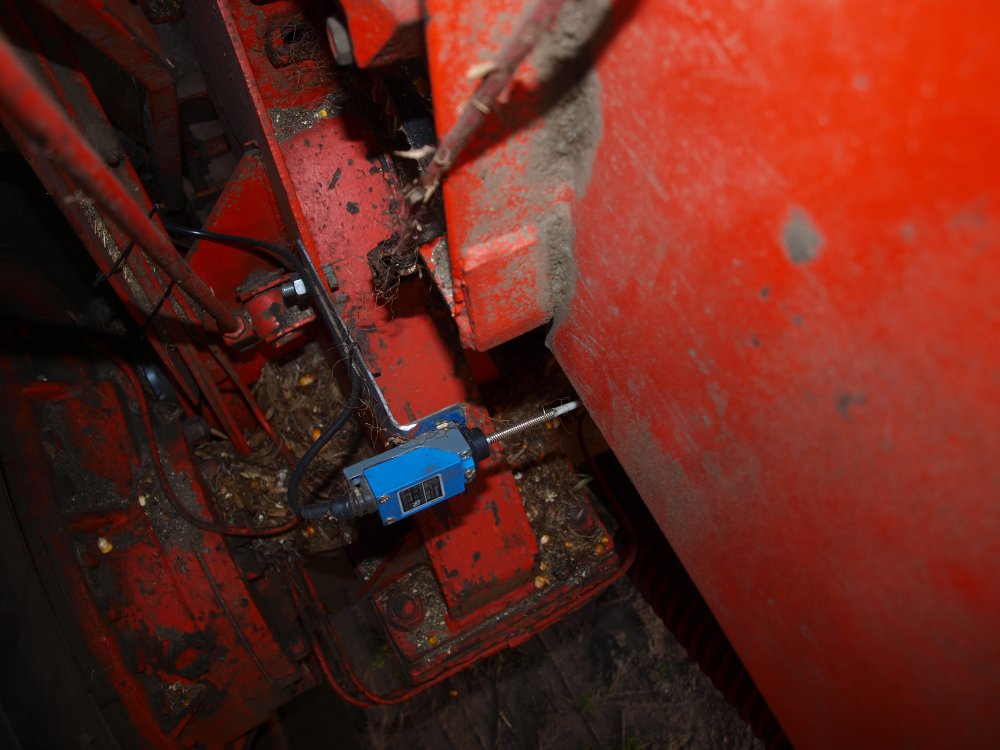

Palcowy czujnik uniesienia zespołu żniwnego znajduje się przy przenośniku pochyłym i jest wychylany gdy zespół żniwny jest opuszczony do pozycji roboczej.

Wysokością montażu czujnika przenośnika pochyłego można regulować wysokość uniesienia zespołu żniwnego, od której będzie ono "zauważone" przez licznik i spowoduje wstrzymanie zliczania powierzchni.

Czujnik palcowy posiada dwa styki - zwierny oraz rozwierny, dlatego możliwy jest jego montaż na dwa sposoby:

• praca, gdy palec pozostaje niewychylony oraz pauza, gdy palec zostaje odgięty w dowolną stronę,
• pauza, gdy palec pozostaje niewychylony oraz praca, gdy palec zostaje odgięty.

Podczas montażu wykorzystano drugi sposób. Wybrany sposób należy podać podczas składania zamówienia, możliwe jest jednak też dokonanie jego zmiany samemu.
